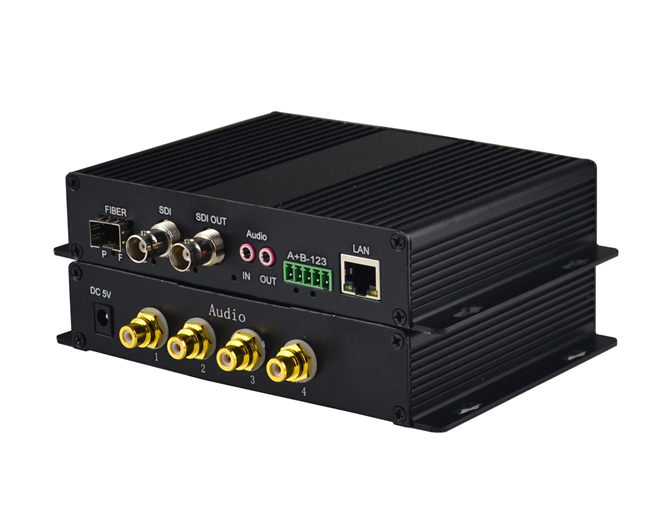

HD-SDI多业务视频光端机

■ 光纤接口

物理接口

FC/SC(可选)

光纤种类

单模/多模、单纤/双纤(可选)

工作波长

1310nm、1550nm

传输距离

0～20Km、可选40、60、80KM

■ HD/SD-SDI串行数字视频接口

物理接口

BNC

接口标准

MPTE259M、292M、344M、424M

ITU R BT.601，ITU R BT.1120

串行数字视频输入/输出阻抗

75Ω非平衡接口

串行数字视频输入/输出电压

典型峰-峰值800mVp-p,600～1000mVp-p

支持视频格式

单链路HD-SDI，SD-SDI

支持串行速率

143Mbps～270Mbps

视频编码位宽

8bit或10bit自动

返回损耗

≤-15dB@5MHz～1.5GHz，-10dB@1.5GHz～3GHz

重定时

自动定时，自动识别各种速率

耦合方式

交流耦合

均衡方式

≤140meters of Belden 1694A at 1.485Gbps

≤400meters of Belden 1694A at270Gbps

最大校准抖动（100KHz～2.97Gbps）

≤0.2UI

最大定时抖动（100KHz～2.97Gbps）

≤0.2UI

嵌入音频、辅助空间、EDH数据

透明支持

■ EDH数据

信噪比（加权）

≥70dB

■ 数据接口

物理接口

工业标准接线端子(也可配置DB9/DB25等接口)

接口类型

RS232、RS422、RS422

速率

≤115.2Kbps

误码率

≤10-9

■ 音频参数

物理接口

3.5音频孔或莲花头

阻抗

600Ω

量化等级（数码位宽）

20位

采样频率

48KHz

音频输入输出电压

2VP-P（峰峰值）

音频带宽

20Hz~20KHz

音频信噪比(加权)

S/N≥85dB

■ 网络参数

物理接口

RJ45

帧长

最小帧长64字节，最大帧长1552/1536字节

工作模式

支持自协商，强制模式。缺省自协商模式

速率

10/100Mb/s

双工

半/全双工

流量控制

缺省配置：打开

标准

IEEE802.3u 100Base-TX/ IEEE802.3 10Base-T

型号

功能

CJ3001S-1E

1路HD-SDI视频+1路双向音频+1路RS485+100M网络

CJ3001S-1SV-1SA

1路双向HD-SDI视频+1路双向音频

CJ3001S-2V-1E

2路HD-SDI视频+1路双向音频+1路RS485+100M网络

CJ3001S-3G-1E

1路3G/HD-SDI视频+1路双向音频+1路RS485+100M网络

CJ3001S-1SV-1SA-1E

1路双向HD-SDI视频+1路双向音频+1路RS485+100M网络
