概述

4路HD-SDI光端机可实现4路HD-SDI信号（每路SDI信号包括2路内置数字音频信号）在一根光纤上的长距离传输，同时支持1路双向RS485控制数据传输和1个10M/100M以太网数据信号的双向传输，此外还支持选配的外置音频、开关量、422/232等业务传输，可广泛应用于电视现场转播、高清视频会议、高清视频监控等领域。

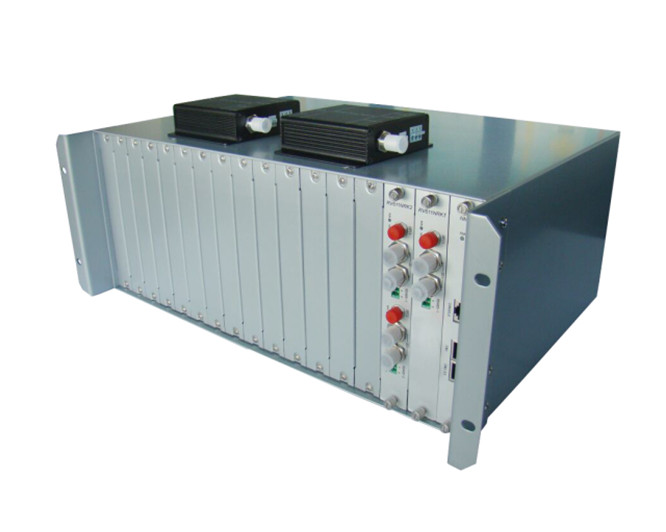

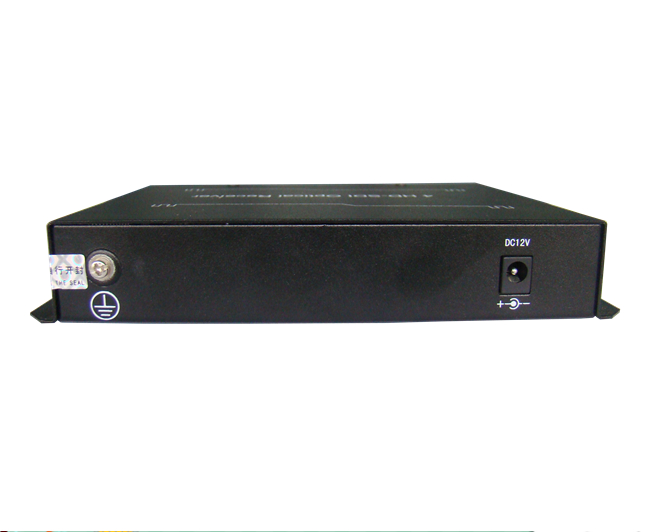

4路HD-SDI光端机分为发射机和接收机，发射机为体积小巧的台式设备，接收机分为台式设备和插卡式设备，插卡式设备采用标准19英寸、4U插箱设计的机箱，可插入16张HD-SDI插卡式接收机（支持热插拔），与最多16个台式光发射机配合使用。同时，4U插箱提供1张网管盘，支持基于RS232简单CLI命令行管理方式和基于SNMP_V1/V2协议的智能管理平台，可以监控和分析多种设备状态信息，帮助用户快速发现和定位故障节点。

特点

Ÿ  兼容SMPTE-292M HD-SDI和SMPTE-259M SD-SDI标准信号，支持1485Mb/s和270Mb/s速率

Ÿ  发射机：4路HD/SD-SDI输入、1路光信号、1路10M/100M以太网信号

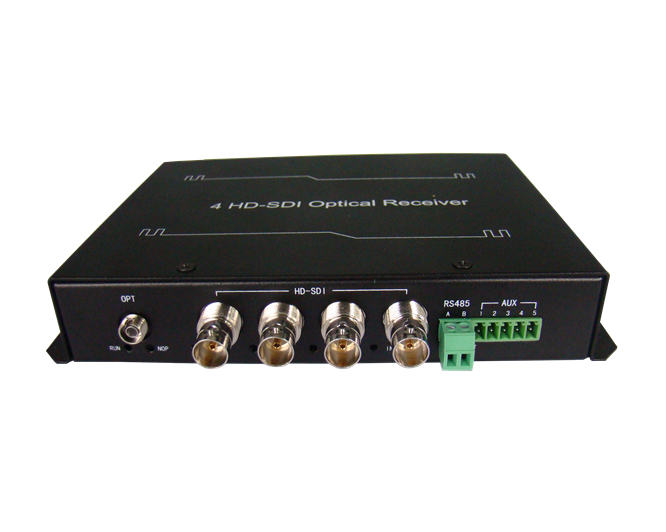

Ÿ  接收机：4路HD/SD-SDI输出、1路光信号、1路10M/100M以太网信号

Ÿ  1路双向RS485接口，采用RJ45接口，最高支持115.2Kb/s波特率

Ÿ  提供1个辅助接口卡，可选2路双向音频，或2/4路正向/反向音频，或2路正向/反向开关量，或1路双向    RS422/2路双向RS485，或2路双向RS232通道

Ÿ  支持1080P@30,25,24, 29.97, 23.98、1080I@60,50,59.94、720P@60,50,30,25,24, 9.94, 29.97,  23.98以及625i、525i 等多种视频格式，当输入为1080P@29.97,23.98、1080I@59.94、720P@59.94,  29.97, 23.98时，输出分别为1080P@30, 24、1080I@60、720P@60,30,24

Ÿ  输入具有电缆均衡功能，可补偿电缆传输的损耗

Ÿ  内置ESD和浪涌保护电路，能有效防止静电和雷击损坏

Ÿ  提供光消失告警、远端掉电告警、输出信号状态指示和输入信号锁定状态指示

Ÿ  带APC 电路，输出光功率恒定，动态范围大

Ÿ

技术参数

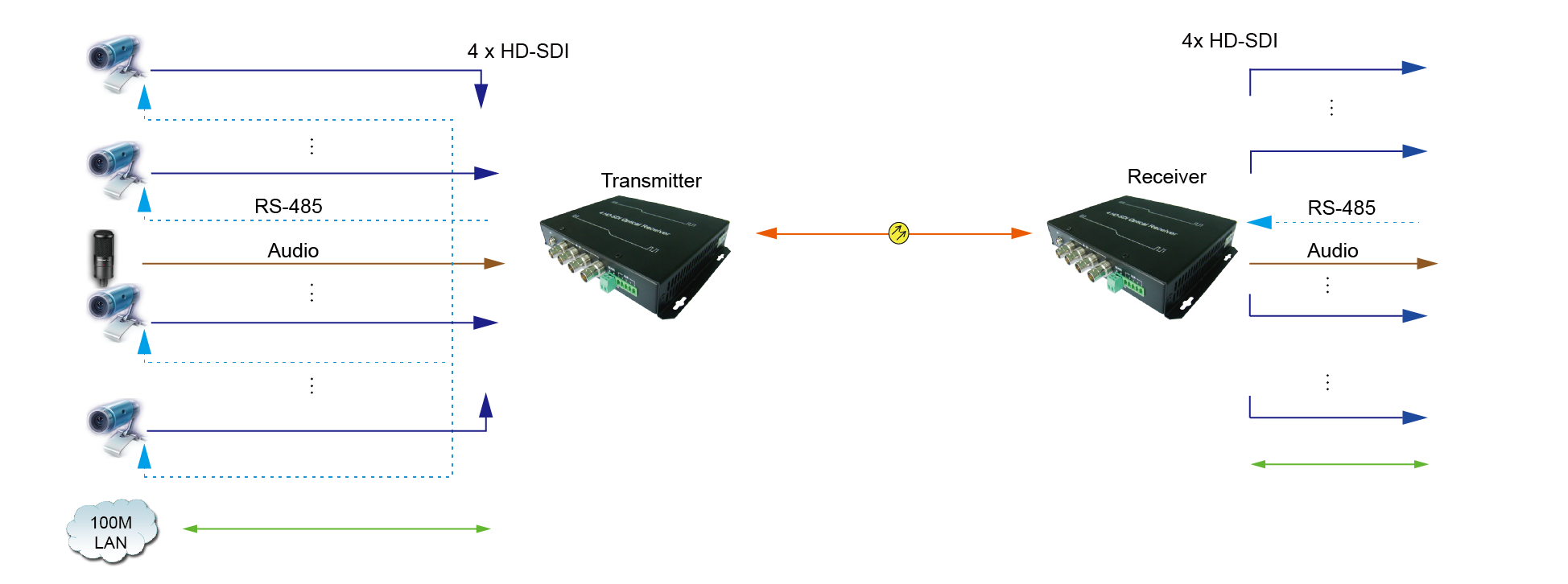

典型应用：

订购信息：

型号	规格	光口	备注
CJ-3001S-2V	2路HD-SDI	1芯	桌面式
CJ-3001S-4V	4路HD-SDI	1芯	桌面式
CJ-3001S-4V-1FD	4路HD-SDI+1路反向数据	1芯	桌面式
CJ-3001S--4V-1E	4路HD-SDI+100M网络	1芯	桌面式
CJ-3001SV-4SV-1FD	4路双向HD-SDI+1双向数据	1芯	1u\机架式
CJ-VK600-4U	17槽位集中式网管机框，含网管卡    、双电源		4u\机架式

（多业务型1路HD-SDI光端机，可扩展数据，以太网，音频等业务）
