概述

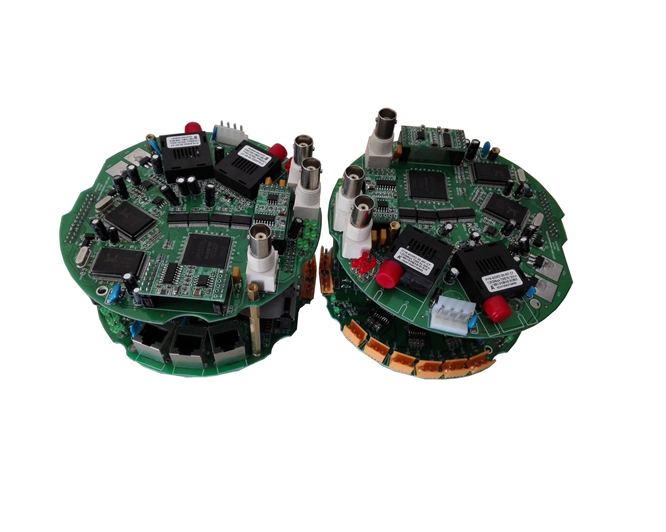

SUCCLINK定制款多业务光传输终端采用光纤复用技术，实现2路模拟视频、2路物理隔离100M线速以太网、音频、RS485/RS232数据及开关量等信号在同一条光纤线路中传输。本设备采用圆柱形设计，宽温宽压可应用于有缆水下机器人等密封仓内安装,是有缆水下设备的重要组成部分。（其他功能亦可定制）

产品特点

◆    ◆  真正的通道隔离，保证通过同一光纤线路传输的2路以太网完全物理隔离

◆  2路以太网线速传输，总带宽200Mb/S

◆  支持双光口1+1保护功能、增强设备可靠性

◆  提供2路视频

◆  提供2路双向485数据

◆  提供1路RS232数据

◆  提供2路音频采集通道

◆  提供2路开关量传感器通道

◆  以太网口支持AUTO-MDIX

◆  光路中断故障转移功能，当光路线路故障时不往以太网接口发LINK信号,

传递给对端设备

◆  支持以太网支持以太网自动复位功能，不会死机

◆  支持来电显示

◆  丰富的工作状态指示灯，可方便、准确地了解设备接口、链路的工作状态

◆  内置高可靠开关电源，供电电压范围宽（100V~260V AC）

 技术指标

◆ 光接口

波长： 单模1310nm/1550nm

 光线路编码：        mBnB

光线路速率：       1250Mb/S

光接口：      SC/FC

传输距离： 单模0--80公里

◆   视频接口

阻抗：75Ω不平衡

输入输出电压： 1Vpp（典型值）

视频带宽：8MHz，兼容PAL,NTSC，SECAM视频制式

微分增益：＜1％

微分相位：＜0.6°

信噪比：＞68dB

物理接口： BNC

◆ 以太网接口

提供2路物理隔离、线速的以太网接口，总带宽200Mb/S

支持10M/100M，全/半双工自适应，支持AUTO-MDIX

协 议： 支持IEEE 802.3u

支持802.1Q VLAN帧的传输

物理接口： RJ45

◆ RS232接口

提供2路RS232接口

速率: 300B/S～115.2Kb/S

接口: 接线端子

◆ RS485接口

提供2路双向RS485接口

速率: 300B/S～115.2Kb/S

接口: 接线端子

◆ 音频接口

最多支持16路音频

音频带宽:10Hz~20kHz

输入输出阻抗：600Ω

输出输入信号电压峰值：1.5V

采样频率：48KHZ

物理接口：接线端子

◆ 开关量接口

提供2路开关量量

开关量接入最大电压： 24V

最大接入电流： 1A

物理接口： 接线端子

◆ 机械结构

按需定制

◆ 工作条件

供电电压：+5V

功耗： 小于10W

工作温度：-25℃-60℃

湿度：0-90%RH(非凝结)

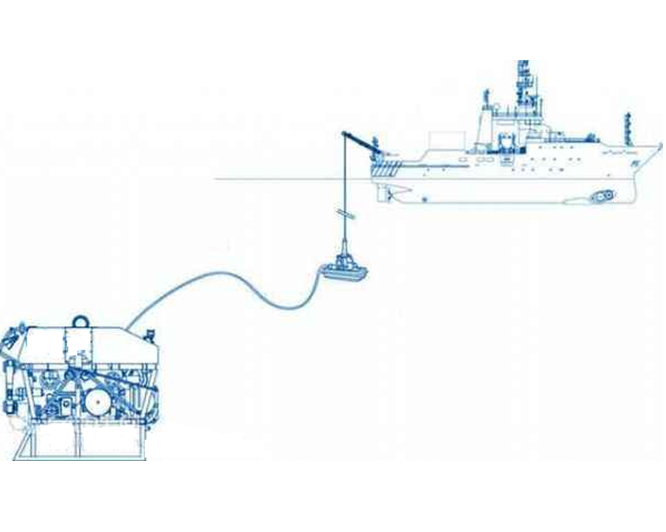

典型应用

可用于：

生态系统检测、

海洋实时数据采集、

深海钻探取样、

海洋军事等等。

本款水下光端机用于以上数据实时回传，是水下机器人的重要组成设备。
