8路HD-SDI光端机可实现8路HD/SD-SDI信号（每路SDI信号包括2路内置音频信号）在一根光纤上的长距离传输，同时支持1路双向RS485控制数据传输和1个10M/100M以太网数据信号的双向传输，此外还支持选配的外置音频、开关量、422/232等业务传输，可广泛应用于电视现场转播、高清视频会议、高清视频监控等领域。

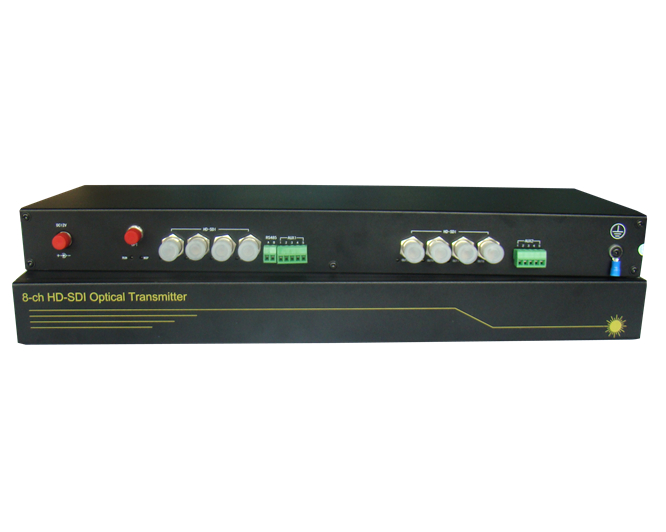

8路HD-SDI光端机分为发射机和接收机，发射机为体积小巧的台式设备，接收机分为台式设备和插卡式设备，插卡式设备采用标准19英寸、4U插箱设计的机箱，可插入8张HD-SDI插卡式接收机（支持热插拔），与最多8个台式光发射机配合使用。同时，4U插箱提供1张网管盘，支持基于RS232简单CLI命令行管理方式和基于SNMP_V1/V2协议的智能管理平台，可以监控和分析多种设备状态信息，帮助用户快速发现和定位故障节点。
兼容SMPTE-292M HD-SDI和SMPTE-259M SD-SDI标准信号，支持1485Mb/s和270Mb/s速率
发射机：8路HD/SD-SDI输入、1路光信号、1路10M/100M以太网信号
接收机：8路HD/SD-SDI输出、1路光信号、1路10M/100M以太网信号
1路双向RS485接口，采用RJ45接口，最高支持115.2Kb/s波特率
提供2个辅助接口卡，可选音频，开关量，RS422/232等业务传输
支持1080P@30,25,24, 29.97, 23.98、1080I@60,50,59.94、720P@60,50,30,25,24, 9.94, 29.97, 23.98以及625i、525i 等多种视频格式，当输入为1080P@29.97,23.98、1080I@59.94、720P@59.94, 29.97, 23.98时，输出分别为1080P@30, 24、1080I@60、720P@60,30,24
输入具有电缆均衡功能，可补偿电缆传输的损耗
内置ESD和浪涌保护电路，能有效防止静电和雷击损坏
提供光消失告警、远端掉电告警、输出信号状态指示和输入信号锁定状态指示
带APC 电路，输出光功率恒定，动态范围大
|
项目 |
典型值 |
|
|
SDI接口 |
物理接口 |
BNC |
|
速率 |
1.485Gb/s和270Mb/s自适应 |
|
|
标准 |
兼容SMPTE-292M 和SMPTE-259M 标准 |
|
|
阻抗 |
75Ω |
|
|
输出电平 |
800mVp-p±10% |
|
|
回波损耗 |
>15dB |
|
|
上升、下降时间（HD-SDI） |
≤270ps |
|
|
上升、下降时间（SD-SDI） |
≤1.50ns |
|
|
SD-SDI对准抖动 (1KHz) |
≤0.2UI |
|
|
SD-SDI定时抖动 (10Hz) |
≤0.2UI |
|
|
HD-SDI对准抖动 (100KHz) |
≤0.2UI |
|
|
HD-SDI定时抖动 (10Hz) |
≤1.0UI |
|
|
视频接口防雷抗冲击电压 |
不低于(1.2/50us)+4.0KV |
|
|
视频接口防雷抗冲击电流 |
不低于(8/20us)+1.0KA |
|
|
数据通道接口 |
物理接口 |
RJ45 |
|
数据接口 |
RS485&RS232/RS422 |
|
|
工作模式 |
单工/半双工/全双工 |
|
|
数据接口防雷抗冲击电压 |
不低于(1.2/50 us)+2.0KV |
|
|
数据接口防雷抗冲击电流 |
不低于(8/20 us)+0.5KA |
|
|
外置音频接口 （可选） |
物理接口 |
RJ45 |
|
阻抗 |
输入高阻，输出600Ω |
|
|
量化等级（数码位宽） |
20位 |
|
|
采样频率 |
48KHz |
|
|
音频输入输出电压 |
2VP-P（峰峰值） |
|
|
音频带宽 |
20Hz~20KHz |
|
|
音频信噪比(加权) |
S/N≥85dB |
|
|
FE接口 |
物理接口 |
RJ45 |
|
帧长 |
最小帧长64字节，最大帧长1552/1536字节 |
|
|
工作模式 |
支持自协商，强制模式。缺省自协商模式 |
|
|
速率 |
10/100Mb/s |
|
|
双工 |
半/全双工 |
|
|
流量控制 |
缺省配置：打开 |
|
|
标准 |
IEEE802.3u 100Base-TX/ IEEE802.3 10Base-T |
|

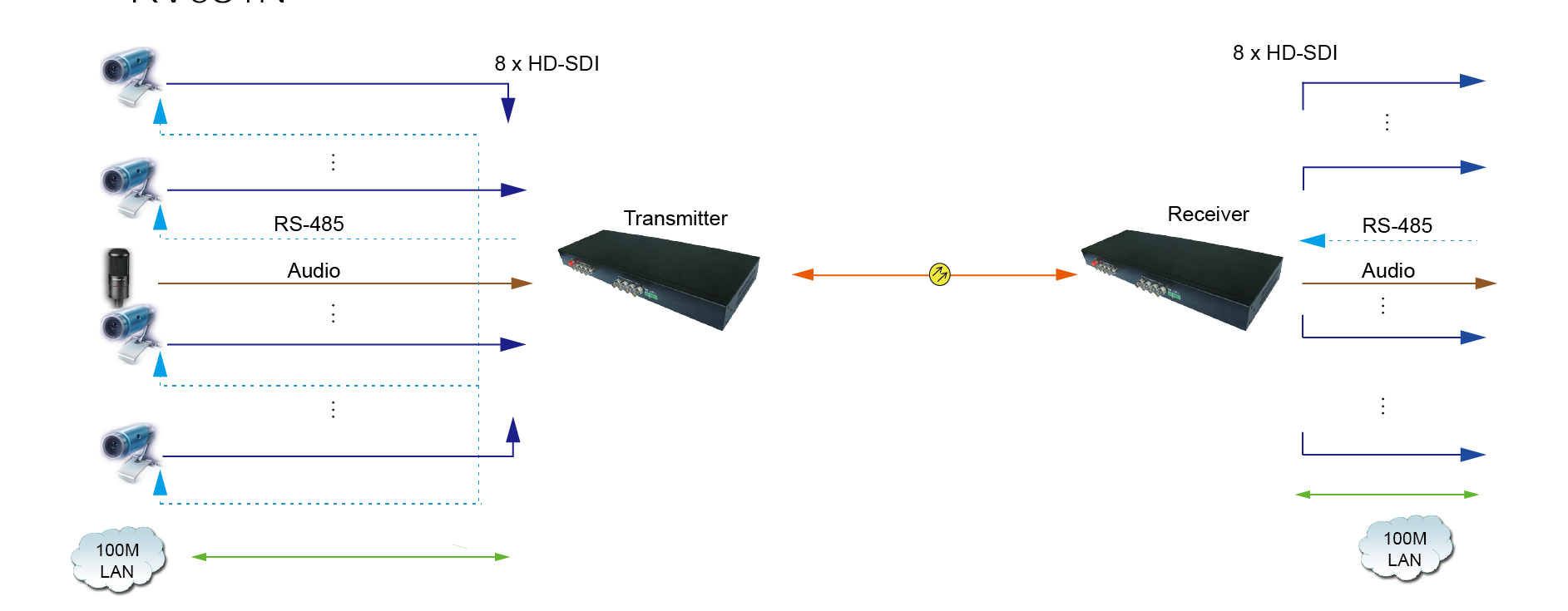

典型应用：
