传统视频矩阵在在切换过程中会产生闪烁、黑场、抖动、延时和 信号中断等缺点。CJ-MT2000系列 新型无缝混合切换矩阵彻底克服了传统 矩阵的缺点，切换过程中无闪烁、无黑屏、无延时、无信号中断。并 且实现了 CVBS、VGA、YPbPr、HDMI、DVI、SDI、HDbaseT 和 光纤等任意信号输入输出。

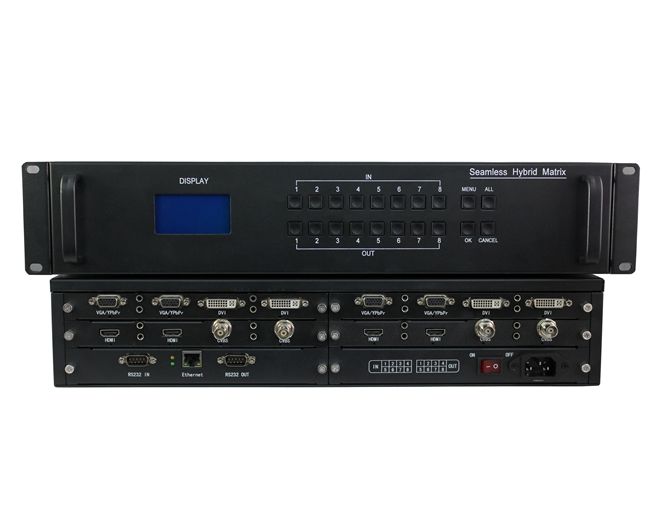

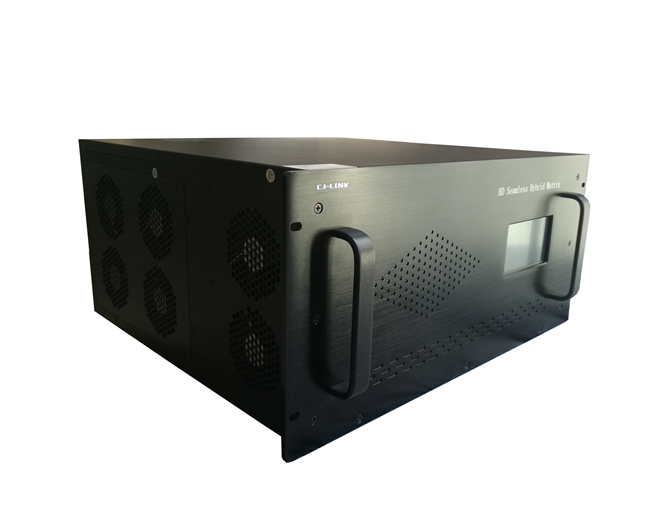

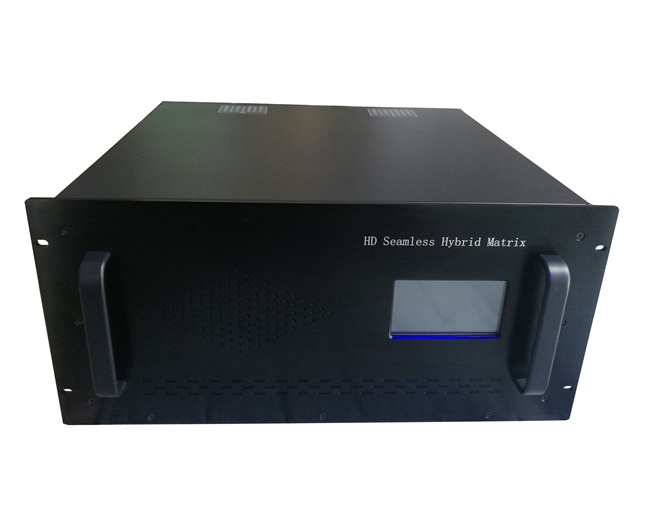

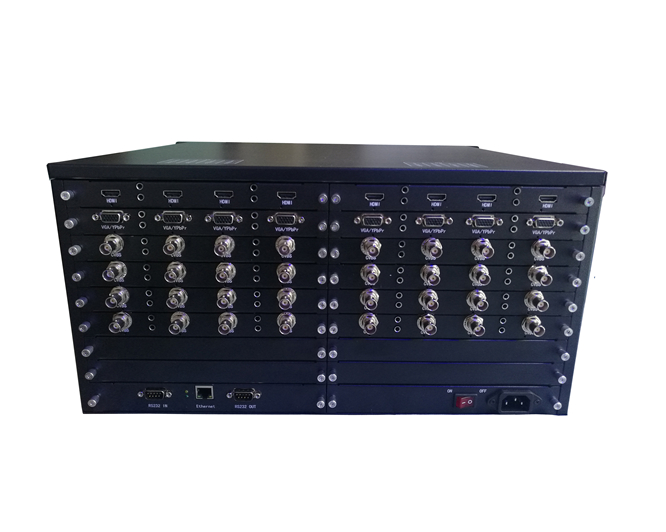

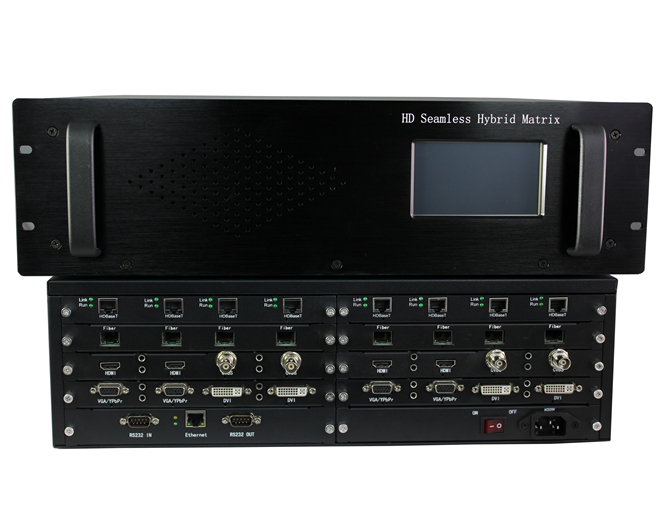

CJ-MT2000系列 无缝混合矩阵由主机箱、输入输出卡和通讯卡组成：
输入卡：
⊙ 混合输入卡(4 个接口可选 CVBS,VGA,YPbPr,HDMI,DVI)
输出卡
1.2 性能特点
⊙ 全数字化切换；
⊙ 任意信号输入输出；
⊙ 实时无缝切换；
⊙ 输入信号分辨率自适应，输出分辨率可调；
⊙ HDMI 接口兼容 DVI1.0 和 HDMI1.4，支持 HDCP1.2，支持 蓝光播放器，支持 DeepColor；
⊙ CVBS、VGA 和 YPbPr 模拟输入数字化处理，ADC 采样频率205Mhz,内部图像处理 24-bit 处理，色彩还原真实, 分辨率到1920x1200@60Hz;
⊙ CVBS 输入集成高级 3D 自适应梳状滤波器和去隔行处理，自动PAL，NTSC 制式识别；
⊙ SDI 输入支持 3G/HD/SD-SDI，速率 143Mbps～2.97Gbps，兼容 SMPTE 259M、292M、344M、424M、ITU R BT.601、ITU R BT.1120 串行视频标准；
⊙ 支持模拟音频输入和输出；
⊙ 支持 SDI 音频加解嵌（SMPTE291）；
⊙ 4.3 寸(32x32)/9.7 寸（72x72）触屏操作，美观快捷。
⊙ 支持场景存储和调用。
⊙ 支持 RS232 和以太网控制，开放控制协议，方便第三方串口控制；
⊙ 支持断电现场保护；
⊙ 标准插卡式工业机箱，一卡 4 路；
⊙ 1+1 冗余电源（可选）；
1.3 规格参数
1.3.1 机箱参数
|
机箱尺寸(宽 x 深 x 高) |
输入通道 |
输出通道 |
|
2U(43x43x8.9cm) |
8 |
8 |
|
3U(43x43x13cm) |
16 |
16 |
|
5U(43x43x22cm) |
32 |
32 |
|
11U(43x43x49cm) |
72 |
72 |
|
20U(43x43x90cm) |
144 |
144 |
1.3.2 视频输入信号参数
|
CVBS 输入 |
|
|
阻抗 |
75Ω |
|
电平 |
1Vp-p |
|
制式 |
NTSC，PAL 自适应 |
|
接口类型 |
BNC |
|
YPbPr 输入 |
|
|
阻抗 |
75Ω |
|
电平 |
0.7V |
|
分辨率 |
480i,576i,480P,576P,720P,1080i50/60,
1080P25/30/50/60 |
|
同步输入 |
SOG |
|
接口类型 |
DB15FM,(1-Cr,2-Y,3-Cb) |
|
VGA 输入 |
|
|
阻抗 |
75Ω |
|
电平 |
0.7V |
|
分辨率 |
VESA 常 用 分 辨 率 640x480@60Hz ～ |
|
|
1920x1200@60Hz |
|
同步输入 |
独立行场 |
|
接口类型 |
DB15FM |
|
HDMI/DVI 输入 |
|
|
时钟频率 |
25Mhz-225Mhz |
|
标准 |
DVI1.0 HDMI1.3 HDCP1.2 |
|
接口类型 |
Type A 19pin HDMI 或 DVI-D |
|
SDI 输入 |
|
|
速率 |
143Mbps～2.97Gbps |
|
标准 |
SMPTE 259M 、 292M 、 344M 、 424M, 音频兼容
SMPTE291 |
|
接口类型 |
BNC |
|
HDBaseT 输入 |
|
|
传输距离 |
≤100m (cat5,cat6) |
|
最大分辨率 |
1920x1080@60 |
|
HDCP 标准 |
HDCP1.2 |
|
光纤输入 |
|
|
光接口 |
LC |
|
波长 |
850nm,1310nm，1550nm 可选 |
|
传输模式 |
多模，单模可选 |
|
速率 |
3Gbps |
1.3.3 模拟音频输入参数
|
接口 |
3.5mm 立体声插座 |
|
电平 |
0.5-2.0Vp-p |
|
阻抗 |
600Ω |
|
音频采样率 |
48Khz |
1.3.4 视频输出技术参数
|
YPbPr 输出 |
|
|
阻抗 |
75Ω |
|
电平 |
0.7V |
|
分辨率 |
576i,720P50/60,1080i50/60, 1080P25/30/50/60 |
|
同步输入 |
SOG |
|
接口类型 |
DB15FM,(1-Cr,2-Y,3-Cb) |
|
VGA 输出 |
|
|
阻抗 |
75Ω |
|
电平 |
0.7V |
|
分辨率 |
1024x768,1280x1024,1440x900,1360x768,1680x1050,
1600x1200,1280x720,1920x1080,1920x1200 |
|
同步输入 |
独立行场 |
|
|
|
