产品描述：

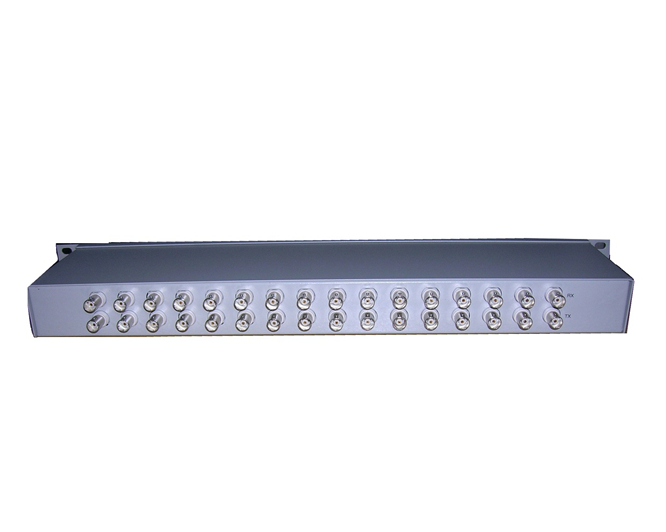

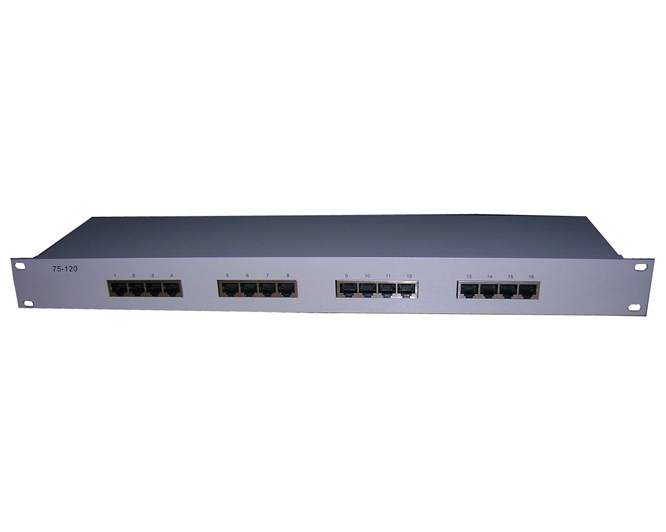

BH-G.703-16 75/120欧姆平衡非平衡转换器,机架式产品满配置可支持16路转换,可任意配置.该产品解决了75ohm铜轴到120ohm双绞线的信号转换问
产品设置：
1．产品都使用带屏蔽端的RJ45座。双绞线和铜轴电缆接线安排如下：
|
Signal |
RJ45 Description |
DTE RJ45 |
BNC Description |
DTE BNC |
|
RxA |
Receive Input Negative |
1 |
Receive Input |
Tip |
|
RxB |
Receive Input Positive |
2 |
Receive Ground |
Ring |
|
TxA |
Transmit Output Negative |
4 |
Transmit Output |
Tip |
|
TxB |
Transmit Output Positive |
5 |
Transmit Ground |
Ring |
产品特性：
Transmission Line: ITU/CCITT G.703(unstructured)
Data Rate: 2.048Mbps
75ohm接头: 双铜轴接口BNC
120ohm接头: 8P8C RJ45,带屏蔽端。
电 源: 无需外加电源。
订购信息：
|
型号 |
功能 |
|

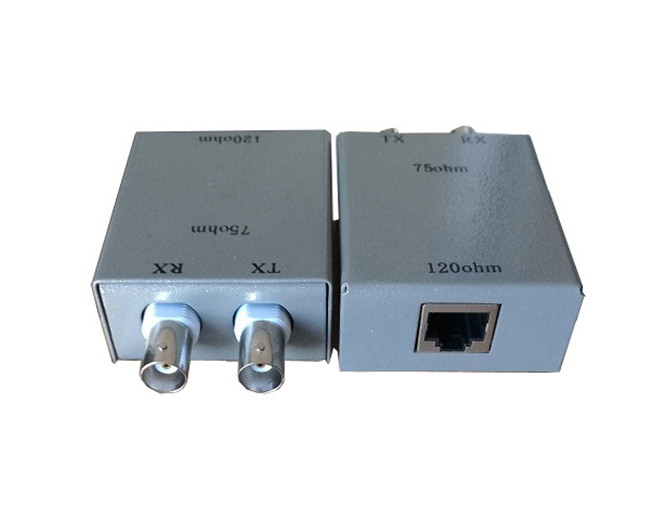

BH-G.703-1 |
单口75/120欧姆阻抗转换器 |
|
BH-G.703-16 |
16口75/120欧姆阻抗转换器、19英寸1U机架式 |
