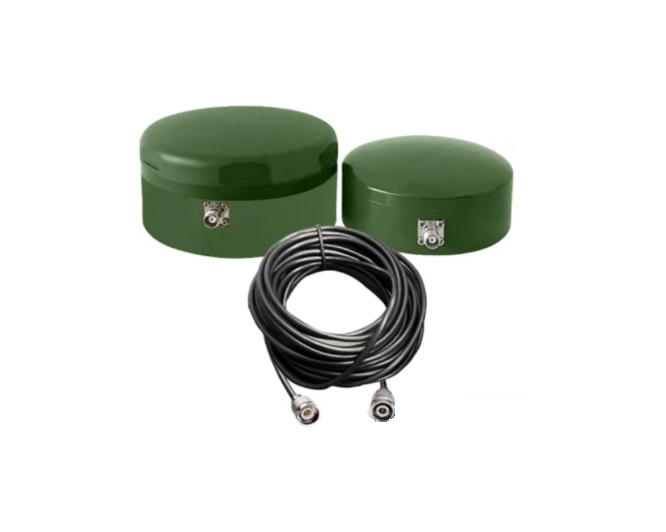

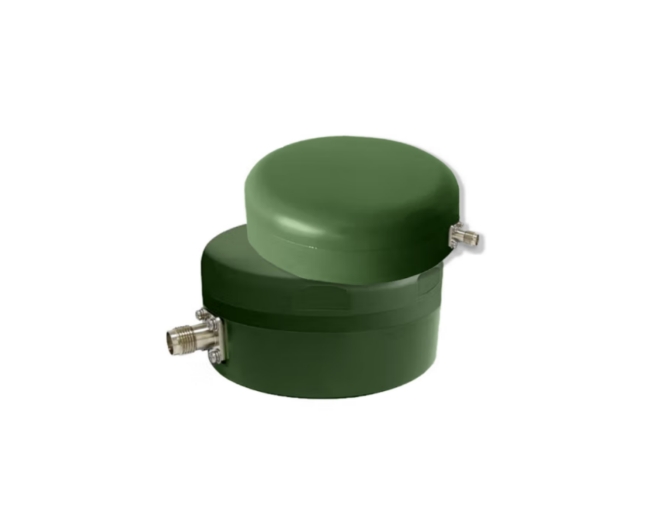

北斗一线通天线室内覆盖系统由室外接收天线、室内放大器和室内信号覆盖天线组成。工作频段发射1616 MHz、接收2492MHz以及B3、B2a定位频段1268MHz、1207MHz。
该北斗一线通天线室内覆盖系统，主要功能是将室外正常接收的北斗收发信号以及北斗卫星定位信号，通过接收放大后引入室内，同时将北斗发射信号通过室内放大器发送到室外天线接收端，从而达到双向传输北斗信号的目的。在北斗信号覆盖的盲区（例如船舰舱内、封闭的掩体、工厂实验室内部、大型地下商场、地铁隧道等地方）也能正常接收发射卫星信号，并能采用卫星信号进行定位，可用于北斗卫星终端和手机的室内覆盖，以及需要实现北斗通信和北斗定位信号的各种场合：船舰舱内、航空制造、航空维修、实验室、大厦停车场、室内演示厅等场所。
天线的性能
1. 室外收发天线性能
天线指标
工作频率MHz
S
B3/B2a
L
发射频率 RT
1615.68MHz±4.08MHz
接收频率 RD
2491.75±4.08
1268.52±10.23
1207±1.023
增益dBi
G≥4
G≥3
G≥4
仰角增益（20°）dBi
≥-3
≥-4
≥-4
仰角增益（50°）dBi
≥-1.5
≥-1
≥-1
极化方式
RHCP
LHCP
顶点轴比
≤3dBi
≤3dBi
≤3dBi
水平面覆盖角度
360°
输出驻波比
≤2.0
LNA 指标
S
B3
增益
40±2dB
40±2dB
噪声系数
≤2.0dB
≤2.0dB
输入驻波比
≤2.0
≤2.0
输出驻波比
≤2.0
≤2.0
带内平坦度
±1dB
±1dB
带外抑制
60db@2492±100MHz
60db@1207±100MHz
60db@1268±100MHz
工作电压
5V
工作电流
≤100mA
PA指标
L
输入信号功率
≥-10dBm
增益平坦度
≤1dB
输出P-1功率
≥37dBm
效率
≥35%
工作电压
5V
工作电流
≤6A
2.室内放大器性能
LNA 指标
S
B3
L
增益
45±5dB
45±5dB
40±5dB
噪声系数
≤2.0dB
≤2.0dB
≤3dB
输入驻波比
≤2.0
≤2.0
≤2.0
输出驻波比
≤2.0
≤2.0
≤2.0
带内平坦度
±1dB
±1dB
±1dB
带外抑制
60db@2492±100MHz
60db@1268±100MHz
60db@1207±100MHz
60db@1616±100MHz
工作电压
5V
工作电流
≤200mA
3.室内覆盖天线性能
天线指标
工作频率MHz
S
B3
L
发射频率 RT
1615.68±4.08
接收频率 RD
2491.75±4.08
1268.52±10.23
1207±1.023
顶点增益dBi
G≥4
G≥3
G≥4
仰角增益（20°）dBi
≥-3
≥-4
≥-4
仰角增益（50°）dBi
≥-1.5
≥-1
≥-1
极化方式
RHCP
LHCP
顶点轴比
≤3dBi
≤3dBi
≤3dBi
水平面覆盖角度
360°
输出驻波比
≤2.0
三、环境适应性：
工作温度：-40 ~ +70°C
存储温度：-55~ +85°C
湿度： 95%不冷凝
四、产品尺寸
室内天线大小：φ120*60
室外天线大小：φ94*50
五、馈线：30米
馈电：交流200V或者 直流5V
