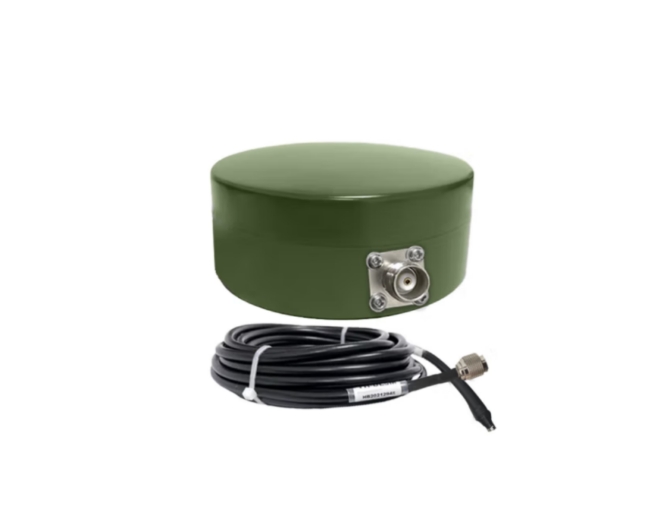

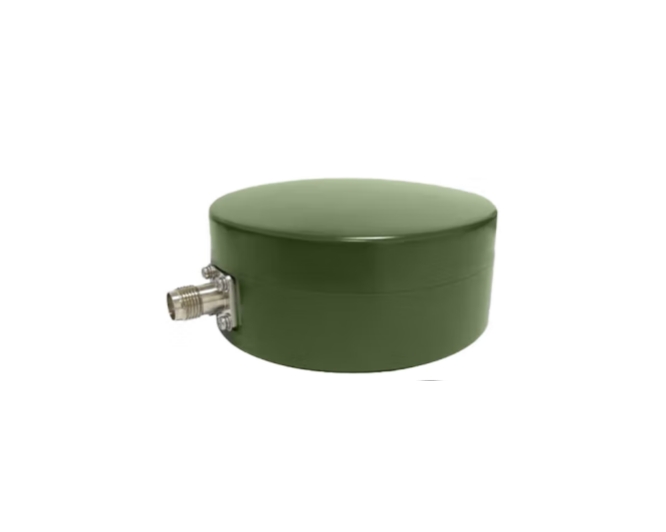

北斗一线通车载外置天线

天线指标

工作频率

S

B3

L

顶点增益

≥5.5dBi

≥4dBi

≥4.5dBi

仰角增益(20 °)

≥-2dBi

≥-2dBi

≥-2dBi

极化方式

RHCP

LHCP

顶点轴比

≤3dB

≤3dB

≤3dB

输出阻抗

50Ω

水平面覆盖角度

360o

输出驻波比

≤2.0

低噪放指标

增益

43±2dB

噪声系数

≤1.8dB

输出驻波比

≤2.0

带内平坦度

±1dB

工作电压

5V

工作电流

≤70mA

功放指标

输入信号功率

- 12dBm

功率增益

50±1dB

增益平坦度

≤1dB

输出 P- 1 功率

≥37dBm

1

工作温度

-40 ~ +65°C

2

存储温度

-45 ~ +70°C

3

淋雨

降雨强度

1.7mm/min ，雨滴尺寸 0.5mm～4.5mm，风速  18m/s ，试件温度高于 水温  10℃,   持续时间

4

湿热

湿热  试验中的规定进行试验，试验后具有保持结构和工作性能完好的能力。

  5

 振动

振 动试验中的“地面 ”平台振动试验，而具有保持结构和工作性 能完好的能力。
