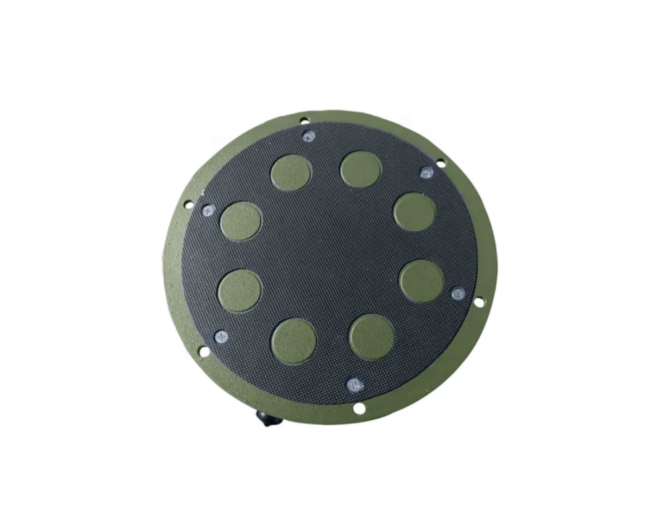

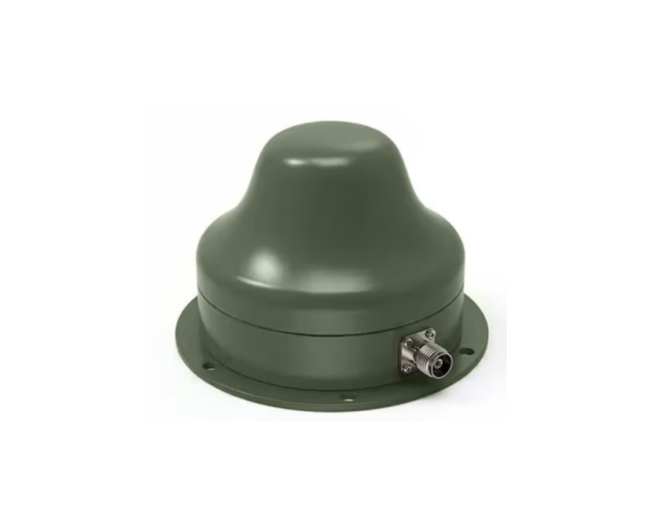

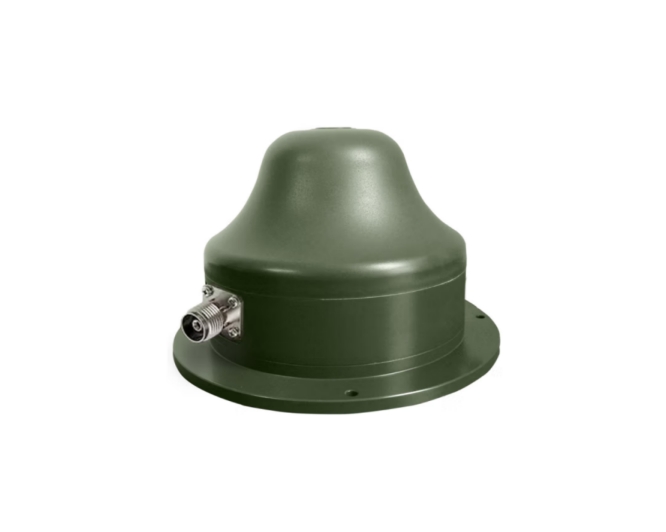

BH-ZHJLSB3L1型北斗指挥机抗临频干扰有源天线由北斗一代双频天线、50W功率放大器、RDSS低放多工器、RDSS腔体滤波器等部分组成。广泛应用于指挥型用户机、车载型用户机的户外单元。随着5G基站建设杂频溢出以及wifi和4G基站的广泛分布，可以在城市内或者临频电磁环境恶略环境下有效提高北斗定位以及收发成功率。
基本指标
供电电压：28V、20V均可
接口：TNC-K (
环境温度：-40°C ~ +70°C
尺寸：ϕ220mm×高130mm
主要部件性能指标
组成 性能
频率范围
增益
输出功率（P-1）
电压电流
噪声系数
50W功放
1616±5MHz
50±2dB
≥ 44.5dBm
≤ 3A（26~28V）
RDSS低放
2492±5MHz
42±2dB
≥ 0dBm
≤ 70mA（5V±0.5V）
≤ 1.5dB
RNSS低放
B1/L1低放
1568±11MHz
35±2dB
≥ 0dBm
≤ 70mA（3.3V±0.3V）
≤ 2.0dB
B3低放
1268±11MHz
35±2dB
≥ 0dBm
≤ 70mA（3.3V±0.3V）
≤ 1.8dB
腔体滤波器
频率范围： 1616±5MHz；
插损： ≤ 0.8dB；
抑制： ≥ 45dB（1575 MHz）
VSWR： ≤ 1.3
双频无源天线指标
性能 组成
L-S天线
B3频点天线
L1/B1频点天线
工作频率
和带宽
L：1615.68±4.08MHz
S：2491.75±4.08MHz
B3：1268.52±10.23MHz
L1/B1：1575.42±1.023MHz / 1561.098 ± 2.046MHz
极化方式
L-左旋圆极化
S-右旋圆极化
右旋圆极化
右旋圆极化
天线波束
方位0°～360°
方位0°～360°
方位0°～360°
方向增益
L频点：
≥-3.5dBic （仰角≥10°）≥0dBic （仰角≥50°）
S频点：
≥-2dBic （仰角≥10°）≥2dBic （仰角≥50°）
≥-2dBic
（仰角≥20°）
≥0dBic
（仰角≥50°）
≥-4dBic （仰角≥20°）
≥0dBic （仰角≥50°）
收发隔离度
≥15dB
≥15dB
≥15dB
电压驻波比
≤1.5
≤1.5
≤1.5
