多业务SDH光端机E1/程控/磁石/网络

概述

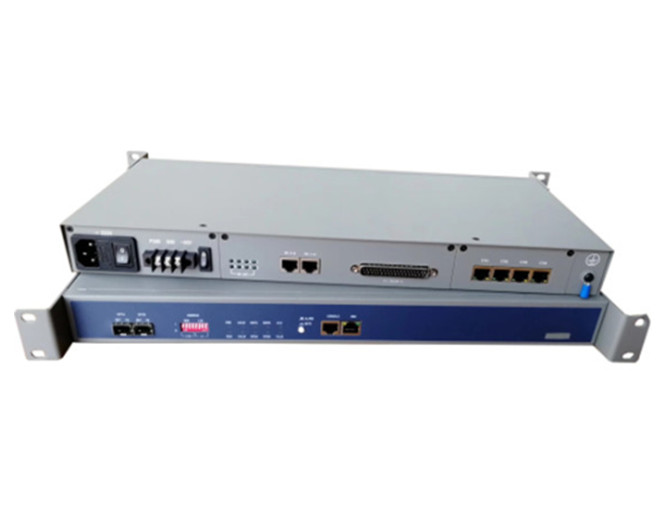

BH-SDH155A3 SDH光端机是一款19英寸1U高的多业务光端机，具有2路STM-1等级群路光口。设备除了固定提供4路以太网接口（4VCG）以外，还提供多种业务子卡，可以按需要提供不同数量的E1接口（最多8路E1）、V.35接口、FXO/FXS/载波磁石等话路接口以及/二/四线EM音频/64K同向型数据/异步数据RS232/异步数据RS485等数据接口，实现基于GFP封装的以太网、E1、V.35、语音话路等多业务的复用和传输。

BH-SDH155A3 SDH光端机设备采用符合ITU-T G.7041、G.7042、G.707标准的EOS(Ethernet Over SDH) 技术，可以与遵循相同标准的设备互通。

特点

n 支持TU-12颗粒度交叉连接功能

n 提供1个业务卡槽位，可选择安装4E1或8E1或者2E1+V.35或者8E1+8PCM或者8E1+16PCM接口卡

n 光接口

Ø 提供2个STM-1速率等级群路光接口，采用SFP光模块（LC接口），支持热插拔

Ø 光口支持RPD（Remote Power Down Detection ）信息检测，并支持本端设备掉电信息发送

Ø 光口支持ALS（Automatic Laser Shutdown）自动激光关断功能，可有效保护操作人员安全

n  E1接口

Ø 最多提供8路E1

Ø符合ITU-T G.703标准

Ø 接口速率2048Kbps±50ppm

Ø 可选择120Ω平衡式或75Ω非平衡式

n   V.35接口

Ø采用DB25连接器，符合ITU-T V.35标准

Ø V.35接口支持非成帧和成帧模式，成帧时接口速率N×64Kbps（N=1～31）；非成帧时接口速率2048Kbps

Ø 成帧时，可选择PCM30/PCM31/PCM30C/PCM31C模式

Ø 支持DCE和DTE模式配置，在DCE模式下，可以选择主定时和跟踪E1线路定时；在DTE模式下，

V.35业务跟踪V.35接口定时

Ø 支持V.35接口输出数据和时钟的相位关系设置

Ø 提供故障转移功能，将E1线路侧故障通知V.35接口

n   PCM接口

Ø 最多提供16路FXO/FXS/载波磁石等话路接口

Ø 最多提供8路二/四线EM音频接口

Ø 最多提供8路64K同向型数据/RS232异步数据/RS485异步数据接口

n 以太网接口

Ø 提供4个LAN口（物理接口），每个LAN口支持自协商，也支持强制10M/100M全/半双工模式

Ø 提供4个WAN口（内部端口），每个WAN口分别对应一个VCG，可选一个VCG的最大带宽为48个VC12(100Mbps

，4个VCG总带宽为63个VC12

Ø 4个LAN口和4个WAN口符合IEEE802.3/802.3u标准

Ø 支持流控和广播风暴过滤功能

Ø 支持端口型 VLAN和符合IEEE 802.1Q标准的标签型VLAN功能

Ø 支持GFP-F封装，符合ITU-TG.7041标准

Ø 支持虚级联VCAT和LCAS链路容量自动调整机制，符合ITU-T G.707，G.7042标准

Ø 提供VC12时延检测，任意两路VC-12通道之间可容忍的最大延迟差可达112ms

Ø 提供LCAS和非LCAS两种模式

Ø 支持以太网性能统计

n  SDH设备定时模式

Ø 可选跟踪内部定时源，符合ITU-T G.813标准

Ø 可选跟踪STM-1光线路定时源（T11、T12）

Ø 定时源可根据告警、SSM值、频偏以及人工设定优先级自动切换，也可以人工强制切换。

n 通道保护

Ø 支持1+1通道保护功能，保护倒换时间优于50ms

Ø支持自动保护倒换及强制倒换功能

n 支持内置误码仪和多种环回操作

n 支持FTP文件传输协议，实现嵌入式软件的在线升级、对设备配置数据的上载和下载操作。

n 网元管理

Ø 提供串行管理接口（CONSOLE）和以太网管理接口（EMU），连接器均采用RJ45

Ø 支持DCC、内嵌DCN的网络管理方式

Ø 支持基于串口和TELNET的CLI命令行管理方式，CLI仅支持对本地设备的单独管理，不能管理网络中的其它网元

Ø 支持SNMP_V1和SNMP_V2协议，支持C/S架构的网络管理平台NMView，轻松完成对复杂网络配置、管理和维护

n 双电源冗余保护，支持热插拔，最大功耗小于15W或25W

Ø220V AC或-48V DC单电源供电

Ø双220V AC同时供电

Ø双-48V DC同时供电

Ø 220V AC&-48V DC同时供电

PCM模块列表

组网应用

BH-SDH155A3 SDH光端机既可用作TM设备，又可用作ADM设备，组网应用灵活；支持点对点、链网、环型网络。在组成环网时，支持1＋1通道保护倒换。
