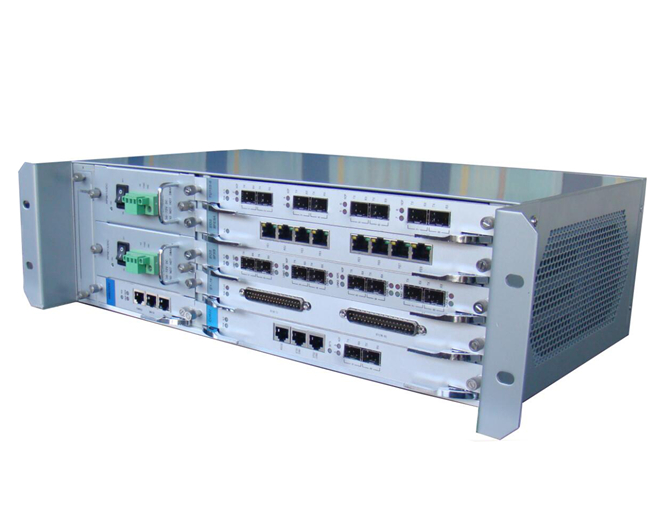

MS3000综合业务光接入平台

光口：STM-4
产品描述： MS3000是北京创基互联科技有限公司推出的新一代开放式的小型MSAP综合业务接入平台。SDH群路光口速率支持STM-1、STM-4、STM-16等级，支持环网、链网和点对点拓扑结构。它支持SDH、以太网独立总线架构，具有SDH/MSTP传送网和IP城域网双向承载能力，能够真正实现高可靠性的综合业务接入和传输。
在线订购

概述

MS3000是新一代开放式的小型MSAP综合业务接入平台。SDH群路光口速率支持STM-1、STM-4、STM-16等级，支持环网、链网和点对点拓扑结构。它支持SDH、以太网独立总线架构，具有SDH/MSTP传送网和IP城域网双向承载能力，能够真正实现高可靠性的综合业务接入和传输。
MS3000具有强大的时隙交叉和IP数据交换能力，可实现各种业务的灵活调度，完美实现传统E1，光分支，EOS/EOP，PCM等多种业务的接入和汇聚；提供完备的业务保护能力，向客户提供稳定的传输线路；支持多种网络拓扑结构，能适应复杂网络的应用需求；具备全面、智能的管理平台，可实现业务端到端的监控和管理。它在大客户专线接入、基站互联以及视频监控领域具有广泛应用。

特点

设备结构

1、19 英寸 3U 插箱，9 个插卡槽位

2、LVDS 无时钟走线背板，SDH 和 GE 独立总线结构SDH 群路业务

3、支持 STM-16 或 STM-4 或 STM-1 群路光接口

4、群路光口使用 LC 型 SFP 光收发模块，可支持热插拔

5、支持最大 48VC4×48VC4 无阻塞交叉连接，颗粒度为 VC4；也可选支持最大 72TU-3×72TU-3、

1512TU-12×1512TU-12 无阻塞全交叉，颗粒度为 TU-12，TU-3； Ø 支持单/双端 1+1 线性复用段保护和 SNCP 保护

6、支持点对点、链网以及环网等拓扑结构以太网核心交换业务

7、最多支持 2 个千兆光口和 2 个千兆电口

8、可汇聚来自于背板的 3 个千兆以太网端口数据多种支路业务

9、支持下行 SDH 光分支，E1，EOS，EOP，PCM 等多种支路业务的接入和汇聚

10、可实现与远端以太网光纤收发器、协议转换器、SDH 光端机等产品互联

11、支持 1+1 通道保护

12、支持内置 E1 误码仪测试功能

设备定时

1、可跟踪群路光口定时源、外同步定时源以及支路定时源

2、提供外同步定时源输出

3、支持自动或强制选择定时源

4、支持自由震荡、跟踪、锁定和保持四种定时模式

设备管理

1、提供设备架顶告警输出

2、支持 DCC 管理通道和内置 DCN 网管通道

3、支持 SNMP_V1 和 SNMP_V2 协议

4、支持 C/S 架构的 NMView 网络管理平台,可实现本地设备板卡和远端设备的软件在线升级功能

§ 单元盘列表

类别	板卡名称	型号	简要说明	可插入槽位
SDH上联	STM-16上联盘	CU2500	2×STM-16，内置交叉连接和SET功能。	1
	STM-16上联盘	CU2501	2×STM-16，内置交叉连接和SET功能。	1
	STM-4上联盘	CU622	2×STM-4，内置交叉连接和SET功能。	1
	STM-1上联盘	CU155	2×STM-1，内置交叉连接和SET功能。	1
	STM-1上联盘	CU155-4	4×STM-1，内置交叉连接和SET功能。	1
以太网上联	以太网上联盘	CUGE4A	2×GX+2×GE，支持端口VLAN和IEEE 802.1QVLAN，支持链路聚合功能。最多可汇聚 8个业务槽位的1000M以太网数据。	2
业务盘	E1映射	E1-16	16路E1，可选75Ω或者120Ω。	2,3,4,5
	E1映射	E1-32	32路E1，可选75Ω或者120Ω。	2,3,4,5
	SDH 光分支	TU155-8	8×STM-1，内置交叉连接功能。	2,3,4,5
	SDH 光分支	TU155-4	4×STM-1，内置交叉连接功能。	2,3,4,5
	PDH光分支	TUP155-8	8×PDH光接口，可连接远端PDH设备，内置交叉连接功能。	2,3,4,5
		TUP155-4	4×PDH光接口，可连接远端PDH设备，内置交叉连接功能。	2,3,4,5
		TUP1250	2×GE+2×OPT（1.25Gb/s），实现16路E1和2路千兆以太网的光传输。多个千兆光保护环，提升系统业务保护能力。	2,3,4,5
	EOS单元	EOS-8FX8	8×FX, 8VCG物理隔离, EoSDH, GFP/LCAS/VCAT，流控、TS1000协议。	2,3,4,5
		EOS-4FX4	4×FX，4VCG物理隔离，EoSDH，GFP/LCAS/VCAT，流控、TS1000协议。	2,3,4,5
		EOS-8FE8	8×FE，8VCG物理隔离，EoSDH，GFP/LCAS/VCAT，流控	2,3,4,5
		EOS-8FE8A	8×FE, 8VCG， EoSDH，GFP/LCAS/VCAT，流控，支持交换功能。	2,3,4,5
		EOS-4FE4A	4×FE, 4VCG， EoSDH，GFP/LCAS/VCAT，流控，支持交换功能。	2,3,4,5
		EOS-16GE2A	1×Combo+1×GE+1×FE测试口，EoSDH，16个VCG；单板汇聚比16：1；端口VLAN和IEEE 802.1QVLAN，支持QinQ。支持GFP/LCAS/VCAT。	2,3,4,5
		EOS-2GE2A	2×GE，EoS，2个VCG，每个VCG最大容量为63个VC12。端口VLAN和802.1QVLAN，支持QinQ。支持GFP/LCAS/VCAT。	2,3,4,5
	EoP单元	EOP-8FX8	8×FX，8VCG物理隔离，EoPDH，TS1000协议。多E1转换器模式，GFP / LCAS/ VCAT；单E1转换器模式，GFP 、HDLC封装可选；	2,3,4,5
		EOP-4FX4	4×FX，4VCG物理隔离，EoPDH，TS1000协议。多E1转换器模式，GFP / LCAS/ VCAT；单E1转换器模式，GFP 、HDLC封装可选；	2,3,4,5
		EOP-8FE8	8×FE，8VCG物理隔离，EoPDH。多E1转换器模式，GFP/LCAS/VCAT；单E1转换器模式，GFP 、HDLC封装可选；	2,3,4,5
		EOP-8FE8A	8×FE，8VCG，EoPDH，支持交换功能。多E1转换器模式，GFP/LCAS/VCAT；单E1转换器模式，GFP 、HDLC封装可选；	2,3,4,5
		EOP-4FE4A	4×FE，4VCG，EoPDH，支持交换功能。多E1转换器模式，GFP/LCAS/VCAT；单E1转换器模式，GFP 、HDLC封装可选；	2,3,4,5
		EOP-16GE2A	1×Combo+1×GE+1×FE测试口，EoPDH，16个VCG；单板汇聚比16：1；端口VLAN和 IEEE 802.1QVLAN，支持QinQ。多E1转换器模式，GFP/LCAS/VCAT；单E1转换器模式，GFP 、HDLC封装可选；	2,3,4,5
