SDH光端机1~16E1+4网络

概述

    BH-SDH155A1是STM-1级别的多业务SDH（Synchronous Digital Hierarchy）光传输系统。具有2路STM-1等级群路光口和3个业务插槽，在插槽内配置不同业务类型的插卡，可实现E1和基于GFP封装的以太网等业务的复用和传输。

设备支持全时隙交叉功能，上下电路方便灵活，可作为上下电路复用器或终端复用器，支持点对点型、链型、环型组网应用，设备广泛应用于电信公网和电力、公安、铁路、部队等专网。

特点

n  机箱结构

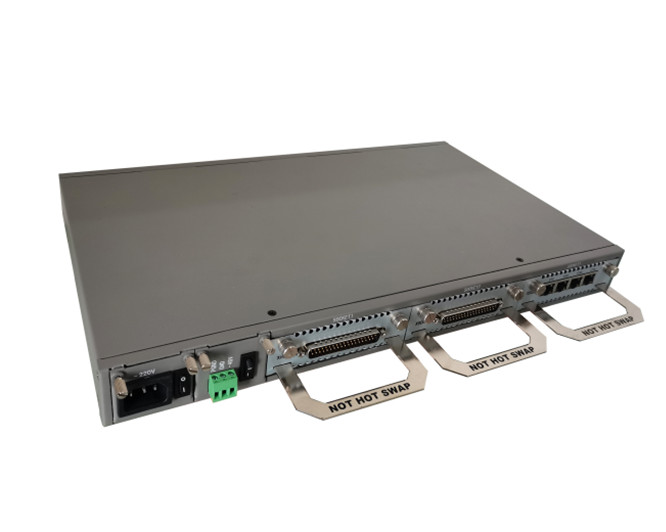

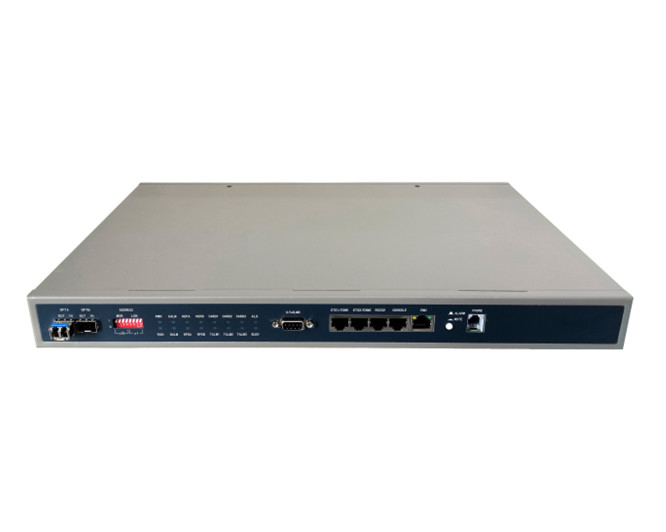

Ø1U高，19英寸宽，插卡式结构，提供3个业务卡插槽

n  业务接口

Ø  提供2个STM-1速率等级群路光接口，采用SFP光模块（LC连接器），支持热插拔

Ø 提供2个E1业务卡槽位：最多可提供16路符合ITU-T G.703标准的E1接口（每卡8个，可选非平衡式或平衡式接口）

Ø 提供1个ETH业务卡槽位：最多可提供4个100Base-T以太网电口，或2个1000Base-T以太网电口，或1个1000Base-FX 以太网光口，或1个1000Base-T以太网电口+1个1000Base-FX以太网光口

Ø 最多提供16路符合ITU-T G.703标准的E1接口，可选非平衡式75欧姆或平衡式120欧姆接口

Ø 最多提供4个10/100BaseT以太网电接口

Ø 最多提供2个1000BaseT以太网电接口

n 辅助接口

Ø提供以太网网管接口EMU，接口方式RJ45

Ø提供串行网管接口CONSOLE，接口方式RJ45

Ø提供2个外部定时源/扩展网管接口：ETS1/EXM1、ETS2/EXM2，接口方式RJ45

Ø提供串行用户通道接口RS232，接口方式RJ45

Ø提供架顶告警输出U/DALMO，接口方式DB9

n 定时模式

Ø 可选跟踪内部定时源，符合ITU-T G.813标准

Ø可选跟踪STM-1光线路定时源（T1）

Ø可选跟踪1-16路E1中的任意一路作为定时源（T21）

Ø 可选跟踪外同步定时源（T3），T3既可以是2Mbps业务流，也可以是2MHz时钟信号

Ø 支持外同步定时源输出（T4），T4既可以是2Mbps业务流，也可以是2MHz时钟信号

Ø 定时源可根据SSM值和人工设定优先级自动切换

n 支持1+1通道自动保护功能，保护倒换时间<<50ms

n 以太网功能

Ø 支持ITU-T G.7041标准的GPF-F封装协议

Ø 支持ITU-T G.707建议的VCAT协议，支持ITU-T G.7042 建议的LCAS协议

Ø 支持VLAN功能、PAUSE流控功能

Ø 支持最长帧长为1552

Ø支持LAN端口自协商功能

n 支持远端掉电检测（RPD）功能和自动激光关断（ALS）功能

n 支持本地软件在线升级，易于维护

n 支持内置误码仪和多种环回操作

n 支持本地和远端的软件在线升级，易于维护

n 网元管理

Ø 支持基于串口和TELNET的CLI命令行管理方式

Ø可被基于C/S架构的NMVIEW网络管理平台管理，可轻松完成对复杂网络的管理

Ø支持DCC和内嵌DCN两种网元管理通道方式

n 提供2块热备份电源卡，可选220VAC接入和-48VDC输入，设备功耗小于25W

业务卡列表

组网应用

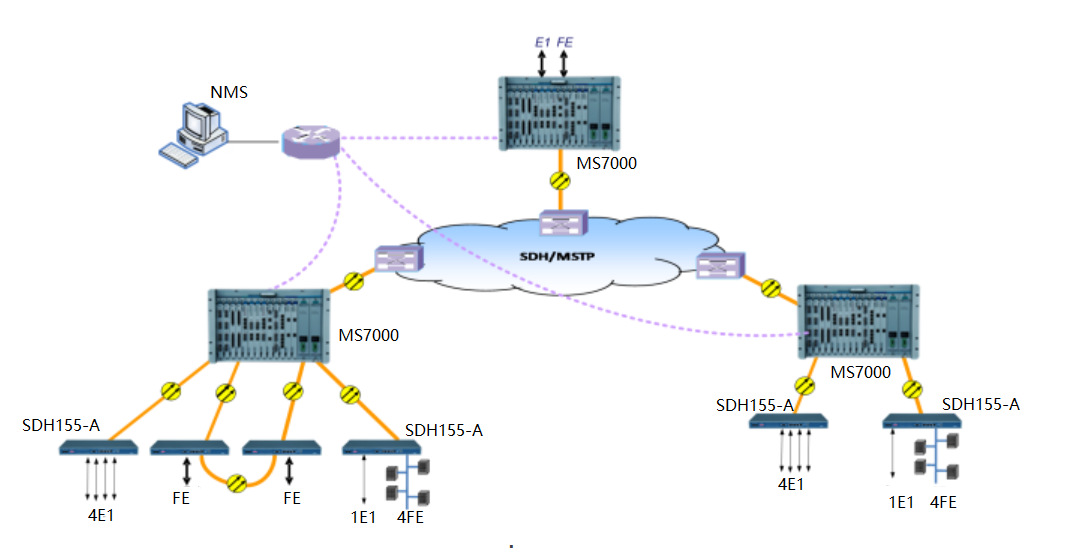

BH-SDH155A1是专门针对接入网设计的产品，主要应用在用户接入侧，提供E1及以太网等接入方式。如图1所示，BH-SDH155A1设备分布在各个用户接入侧，根据不同的用户需求，每个设备提供8-16路E1及1-4路以太网业务，业务数据通过STM-1接口汇聚到MS7000设备上，并最终汇聚到业务汇聚设备上，从而实现了用户数据的远距离传输的多业务SDH光端机。
