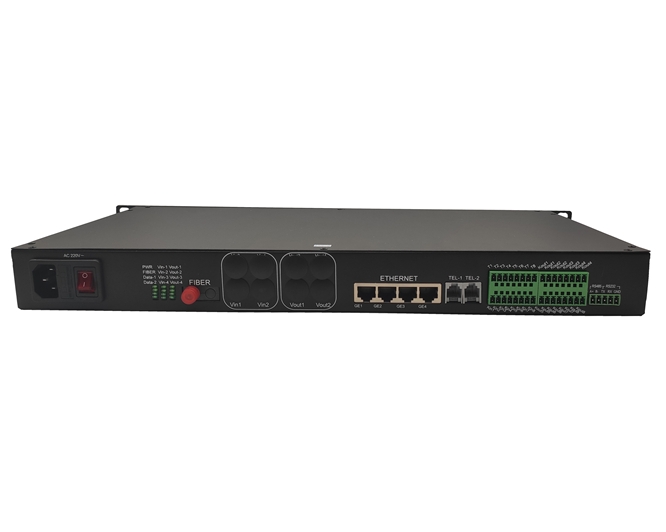

CJ-MSV4GE系列是我公司自主研发生产的数字光端机采用数字光纤传输技术，将4路双向视频-8路正向开关量-8路反向开关量-1路双向RS485-1路S232；-2路电话-4路10/100/1000M以太网（共享/2路千兆隔离）在单芯光纤上实现同步、无失真、高质量地传输。光端机采用全数字视频无压缩传输技术，可满足用户的需求, 安装简便易行, 无需进行现场调节, 其光模块和核心电路均采用进口元器件，性能稳定性，适用于不同的工作环境。该设备采用了超大规模集成电路设计，外观简练，具有易于安装调试，免维护，性能稳定等优点，适用于智慧磐石项目传输系统等其他需要多业务接入的场合。
产品特点：
●独立1U机架结构
●无压缩、实时信号传输
●千兆光纤传输，大容量，易升级
●高集成度电路设计，全硬件方案，确保设备的可靠性、一致性和稳定性
●电源和其它参数状态指示，可监视系统的运行状况
●支持单模或多模光纤传输（用户需要确认传输光缆类型）
●提供常用的FC/SC/LC光纤接口
●单模无中继传输距离可达80KM
▶产品参数：
|
产品型号 |
产品描述 |
|
|
功能 |
传输信号类别 |
数据、千兆网络、音频、电话信号 |
|
传输信道 |
1路 |
|
|
光纤 |
输入光中心波长 |
多模（850nm）;单模（1310nm，1550nm） |
|
发射功率 |
－9.5～－3dBm平均光功率 |
|
|
光接收灵敏度 |
－18dBm平均光功率 |
|
|
光纤接口 |
单模单纤FC/SC/LC光纤接口 |
|
|
传输距离 |
1米～1000米多模光纤 1米～80公里单模光纤 |
|
|
电源部分 |
供电方式 |
内置电源 |
|
适应电压范围 |
AC100~240V 50/60HZ |
|
|
功耗 |
<30W |
|
|
视频部分 |
视频参数 |
视频接口数：4路双向视频 |
|
视频格式：PAL/NTSC/SECAM自动兼容 |
||
|
视频带宽: 8MHz |
||
|
视频采样: 20MHz高速采样 |
||
|
视频带宽: 8MHz |
||
|
微分增益: DG <1%( 典型值) |
||
|
微分相位:
DP <0.7°( 典型值) |
||
|
视频接口：BNC |
||
|
网络部分 |
网络接口 |
RJ-45端口可以自适应100M.1000M速率 |
|
遵循标准 |
IEEE802.3 10Base-T Ethernet、IEEE802.3u 100Base-TX Fast Ethernet IEEE802.3ab 1000Base-TX Giga Ethernet、IEEE802.3z 1000Base-LX/SX Giga Ethernet |
|
数据参数 |
数据接口：工业级接线端子（凤凰端子） |
|
接口信号：RS-232/422/485 |
|
|
码速率：≤0～384Kbps |
|
|
音频参数 |
音频接口信号：非平衡音频/平衡音频（根据客户需求选择，默认是非平衡音频） |
|
音频输入/输出阻抗： 600Ω(非平衡) |
|
|
最大输入/输出电压： 2VP-P |
|
|
频响：10~20kHz |
|
|
总谐波失真：<0.05% |
|
|
信噪比：>95dB(加权) |
|
|
音频接口：工业级接线端子（凤凰端子） |
|
|
电话参数 |
电话接口信号:程控交换机/分机模式 |
|
语音带宽：8KHz |
|
|
失真：<1% |
|
|
信噪比：>95dB |
|
|
电话接口：RJ-11或者凤凰端子 |
|
|
开关量参数 |
开关量接口信号： 任意有无源报警、开关量 |
|
信号输入/输出：支持TTL、无源开关、按钮信号输出 |
|
|
开关量接口： 工业级接线端子（凤凰端子） |
|
|
工作温度 |
-20～55℃ |
|
存储温度 |
-20～70℃ |
|
材料 |
标准1U机架金属外壳 |
