概述

BH-MSVE2系列多业务光端机利用光纤复用技术，实现视频、2路100M线速以太网/千兆以太网、FXS/FXO、语音、RS485/RS232数据及开关量等信号在同一条光纤线路中传输。BH-MSVE2广泛应用于公安、武警等需要多业务接入联网的场合，用一个设备满足用户的组网要求，是用户的理想选择。

产品特点

      ◆   真正的通道隔离，保证通过同一光纤线路传输的2路以太网完全物理隔离

◆  2路以太网线速传输，总带宽200Mb/S

◆  升级款可提供2路千兆网络

◆  提供8路视频

◆  提供2路双向485数据

◆  提供2路电话

◆  提供1路RS232数据

◆  提供16路音频

◆  提供16路开关量

◆  以太网口支持AUTO-MDIX

◆  光路中断故障转移功能，当光路线路故障时不往以太网接口发LINK信号,

传递给对端设备

◆  支持以太网支持以太网自动复位功能，不会死机

◆  支持来电显示

◆  丰富的工作状态指示灯，可方便、准确地了解设备接口、链路的工作状态

◆  内置高可靠开关电源，供电电压范围宽（100V~260V AC）

技术指标

◆ 光接口

波长： 单模1310nm/1550nm

光线路编码： mBnB

光线路速率： 1.25Gb/S

光接口： SC/FC

传输距离： 单模0--80公里

◆ 视频接口

阻抗：75Ω不平衡

输入输出电压： 1Vpp（典型值）

视频带宽：8MHz，兼容PAL,NTSC，SECAM视频制式

微分增益：＜1％

微分相位：＜0.6°

信噪比：＞68dB

物理接口： BNC

◆ 以太网接口

提供2路物理隔离、线速的以太网接口，总带宽200Mb/S

支持10M/100M，全/半双工自适应，支持AUTO-MDIX

协 议： 支持IEEE 802.3u

支持802.1Q VLAN帧的传输

物理接口： RJ45

◆ RS232接口

提供2路RS232接口

速率: 300B/S～115.2Kb/S

接口: RJ45

◆ RS485接口

提供2路双向RS485接口

速率: 300B/S～115.2Kb/S

接口: RJ45

◆ FXS/FXO接口

提供2路FXS/FXO接口

支持来电显示

阻抗: 200Ω+680Ω||0.1μF（FXO）, 200Ω+560Ω||0.1μF（FXS）

◆ 音频接口

最多支持16路音频

音频带宽:10Hz~20kHz

输入输出阻抗：600Ω

输出输入信号电压峰值：1.5V

采样频率：48KHZ

物理接口：RJ45接口

◆ 开关量接口

最多提供16路开关量量

开关量接入最大电压： 24V

最大接入电流： 1A

物理接口： RJ45

◆ 工作条件、尺寸结构

台式：27.5*18.8*4.4（cm）

供电电压：+5V

功耗： 小于6W

工作温度：-25℃-70℃

湿度：0-90%RH(非凝结)

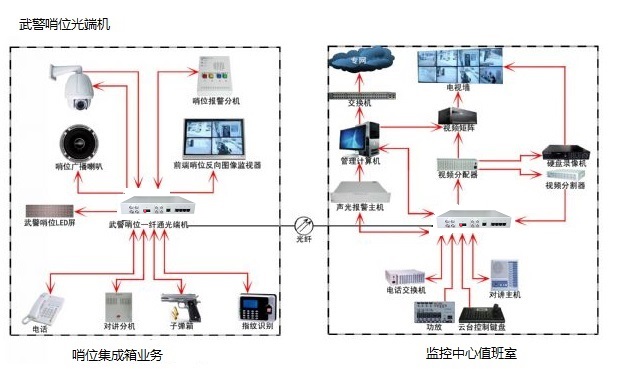

◆ 典型应用：
