E1协议转换器（1~16E1网桥）

产品概述：
1-16*E1-100M系列协议转换器产品是CJ公司使用自主开发的专用集成电路研制生产的用户终端接入设备。该设备是以超大规模专用集成电路为核心构成的以太数据通过E1传输网而实现用户数据接入的设备,使以太数据能在多个E1中传输，突破单个E1的带宽限制，可以非常方便地利用公众网中现有的丰富的E1资源快速组建宽带以太数据网。
设备对E1通道无任何特殊要求，并且能对E1自动容错，即使部分E1通道出现故障，设备仅降低数据吞吐率，而不会中断数据的传送。配置灵活，维护简单，同时提供完整的网络管理功能。

产品特点：
◆ 采用大规模芯片，电路简单，功耗低，可靠性高；

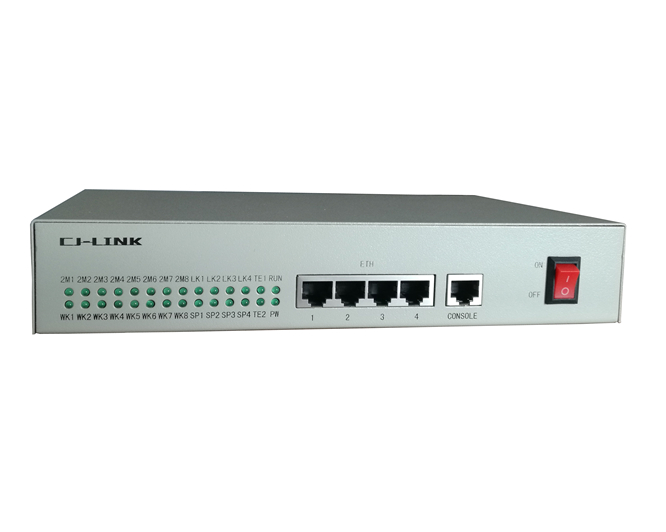

◆ 提供2个10/100M Base-T端口，支持10/100M 全双工、半双工，并支持自动协商机制；

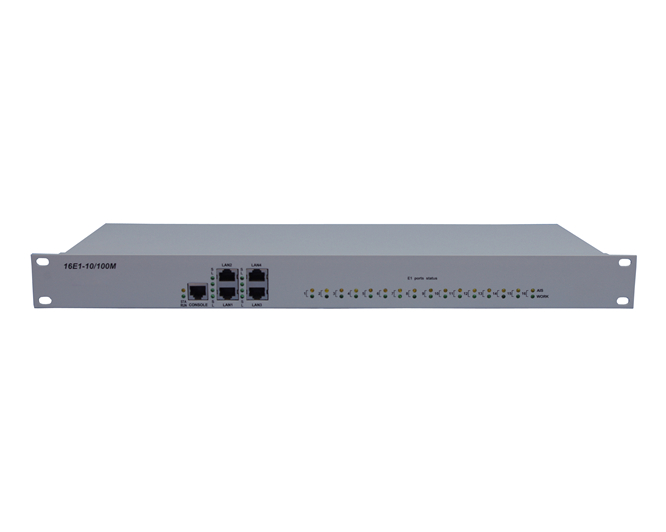

◆ 产品丰富：单E1，2E1，4E1，8E1，16E1可选
◆ 对E1通道无延时要求；
◆ 对E1链路进行在线误码监视，可选择当线路误码高于10^-6时，使能或禁止自动关闭链路
◆ 自动检测E1链路环回状态，并关断该链路，防止网络堵塞；
◆ 支持802.1p优先级功能；
◆ 支持基于802.3x的流量控制功能；
◆ 支持VLAN以太帧透明传输；
◆ 提供一个管理接口，可以灵活设置设备的功能；
◆ 具有完整的告警及状态指示；
◆ 适应多种电源环境。

技术参数：

E1接口电气特性:

l  标称速率：2048Kbps，容差±50ppm
l 接口码型：HDB3
l 接口阻抗：75欧姆（不平衡）
l 数字接口电气特性：符合ITU—TG.703建议，脉冲波形符合样板如图7.1所示
l 抖动转移特性：符合ITU—TG.823建议
l 输入抖动容限：符合ITU—TG.823建议
l 输出抖动：符合ITU—TG.823建议
l 电平：±2.37V±10%或±3.00V±10%

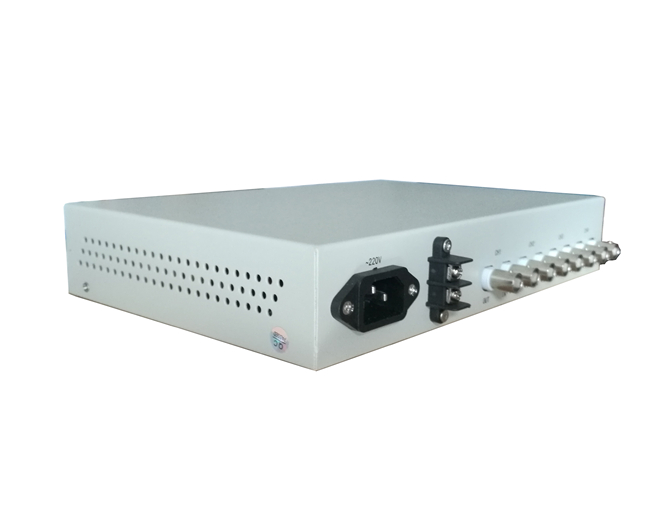

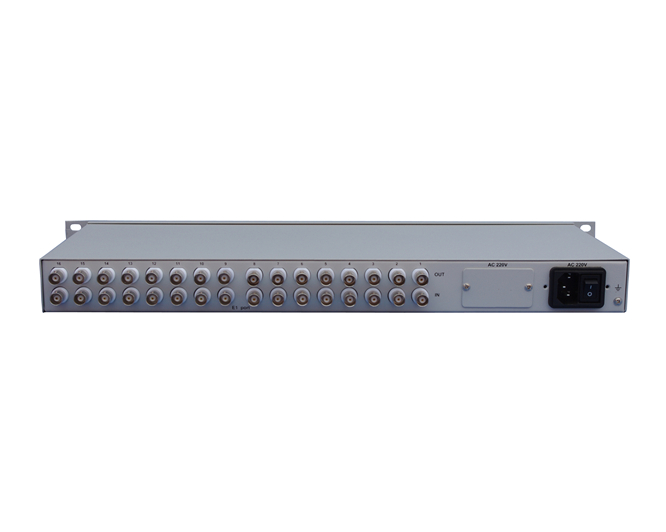

l 接口连接器为： BNC

10/100Base-Tx接口指标：

l  接口为：10/100Base-Tx
l 接口规程：符合IEEE-802.3u标准
l 接口速率：10/100M自适应
l 接口连接器为：RJ-45

供电条件：

l   直流供电电压：-48VDC，容差范围 -36V~-72V，
l 供电电源纹波：≤240mVp-p
l 交流供电电压：220VAC±20% 50HZ
l 功耗：≤10W

工作环境：

l   环境温度：0℃~45℃
l 相对湿度：≤90%（35℃时）
l 大气压力：86-106Kpa
