16/24E1至千兆以太网汇聚型协议转换器(COV-090)

概述：

COV-090是一款具有反向复用功能及VLAN TAG能力的汇聚型协议转换器，具有3个符合IEEE802.3系列标准的千兆以太网接口（2个电口和1个光口，可同时使用）和最多24个E1接口。本设备将来自GE口的以太网数据进行分流（不同的VLAN Tag对应不同的VCG通道），并经过封装处理后形成EoPDH信号，再映射到E1之上；反向则是将E1信号解映射出以太网数据，汇聚到GE口。

     COV-090是一款具有反向复用功能及VLAN TAG能力的汇聚型协议转换器，具有3个符合IEEE802.3系列标准的千兆以太网接口（2个电口和1个光口，可同时使用）和最多24个E1接口。本设备将来自GE口的以太网数据进行分流（不同的VLAN Tag对应不同的VCG通道），并经过封装处理后形成EoPDH信号，再映射到E1之上；反向则是将E1信号解映射出以太网数据，汇聚到GE口。
     COV-090设备支持16个VCG通道，每一个VCG通道都可独立设置工作在单E1协转模式或多E1协转模式。单E1转换模式下，每个通道的带宽为1个E1；多E1转换模式下，每个通道的最大带宽为16个E1。
本设备应用在业务汇聚网中，支持点对多点应用。设备采用基于RS232简单CLI命令行管理方式，同时支持SNMP_V1和SNMP_V2协议，支持C/S架构的网络管理平台NMView，可以轻松完成对复杂网络配置、管理和维护。
本设备符合ITU-T G.7041、G.7042、G.7043、G.8040标准的EoPDH（Ethernet Over PDH）技术，可以与遵循相同标准的设备对通。

特点

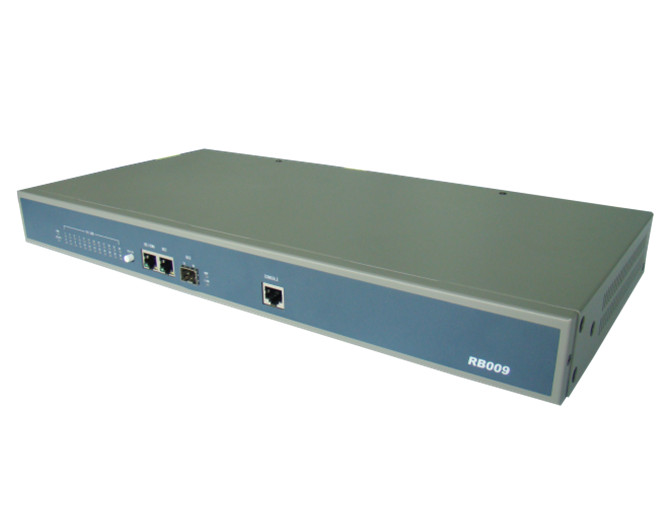

n  设备整机小巧，19英寸1U机箱，深205mm，可安装在标准的机柜上

n  E1接口

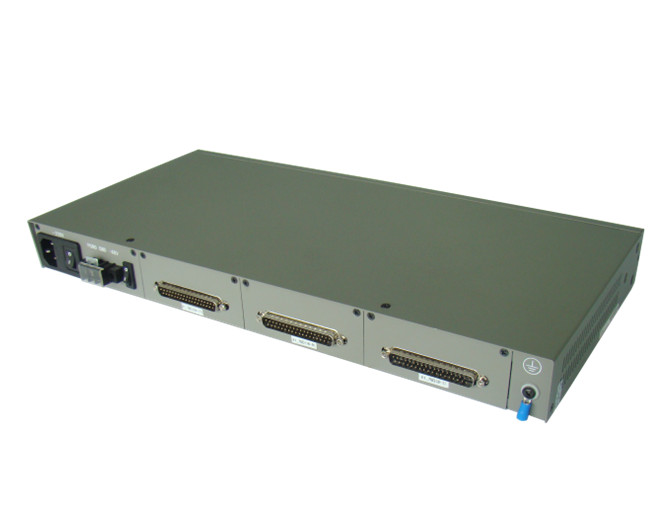

Ø  提供8/16/24路E1线路接口，可选75Ω非平衡式或120Ω平衡式

Ø   E1接口、 抖动容限、转移特性、输出抖动完全符合ITU-T G.703、ITU-T G.823和G.742等标准

Ø  支持本地控制下的本端E1的线路侧环回和设备侧环回功能，支持E1内置误码仪功能，方便故障诊断

n  以太网接口

Ø 提供2个千兆以太网电口和1个千兆以太网光口，符合IEEE802.3系列标准

Ø 千兆以太网电接口采用RJ45连接器，支持自协商，可工作在1000M全双工、100M全/半双工、10M全/半双工等5种模式，

    支持交叉、直通网线自适应功能

Ø 千兆以太网光口采用1.25G SFP光模块，工作在1000M全双工模式，传输距离可选（取决于设备的SFP光模块）

Ø 支持单播帧，多播帧和广播帧

Ø MAC地址列表容量支持4K，老化时间可设为12S和300S，缺省老化时间为300S

Ø 支持最小帧长为64字节，最大帧长为1552字节

Ø支持流控功能和广播风暴过滤功能

Ø支持MAC 地址动态学习功能

Ø WAN口具备环回检测功能

Ø LAN口支持端口限速功能

Ø 支持端口型 VLAN和符合IEEE 802.1Q标准的标签型VLAN功能

Ø  提供各个以太网端口的性能统计，如错包数、总包数等

Ø 支持QinQ配置（Double Tag VLAN）

n  数据封装协议

Ø 单E1转换模式下，支持GFP/HDLC封装；HDLC封装下，支持成帧PCM31/非成帧模式，HDLC帧格式兼容RJ017；

Ø多E1 转换模式下，支持GFP封装；

n  与远端设备通信

Ø 单E1转换模式下，支持与远端协议转换器设备以及其他厂家支持同样以太网封装协议的设备进行业务互通；

Ø 多E1 转换模式下，支持与远端协议转换器以及其他厂家支持同样以太网封装协议的设备进行业务互通；

n 符合ITU-T标准协议

ØGFP-F封装，符合ITU-T G.7041建议

Ø  VCAT虚级联和LCAS链路容量调整方法建议G.7042

Ø Ethernet到nxE1映射建议G.7043

Ø  Ethernet至单E1映射建议G.8040

n 设备管理

Ø  支持C/S架构的RayView网络管理平台,可实现网元远程在线升级，升级时业务无损伤；

Ø  支持SNMP_V1和SNMP_V2协议；

Ø   对设备告警和状态进行实时监视，也可完成各种配置功能

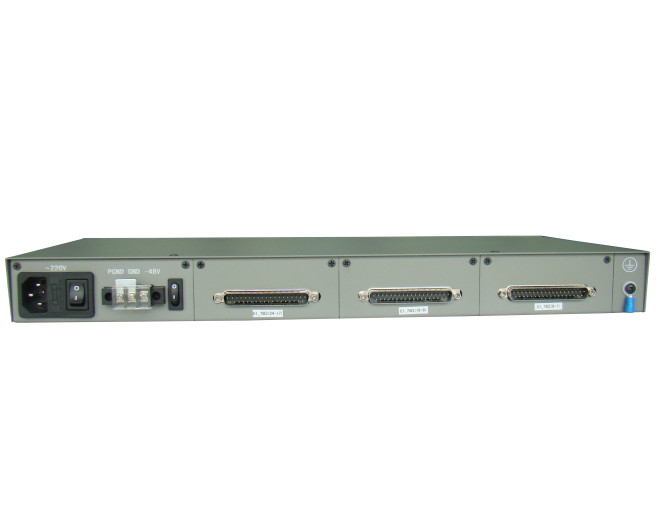

n  设备支持电源冗余保护，支持热插拔，功率小于20W

Ø 220V AC或-48V DC单电源供电

Ø 双220V AC同时供电

Ø 双-48V DC同时供电

Ø 220V AC&-48V DC同时供电

组网应用

COV-090支持点对多点应用，配合远端REOP转换器系列、单E1，4E1,8E1等设备，满足用户多样的带宽需求。COV-090设备支持最多24路E1，16个通道（VCG）。应用中，每个远端用户的以太网业务分别通过不同的VCG传输，每个通道（VCG）支持的带宽从1~16E1可调，但16个通道（VCG）总带宽不能超过24E1。
