产品简介：
BH-X9000系列1~8路HD-SDI数字视频光端机可以传输符合SMPTE259M，SMPTE297，SMPTE310 SMPTE305（SDTI）标准的SDI（143Mbps/177Mbps/270Mbps/360Mbps/540Mbps/1485Mbps）数字视频信号，或传输符合DVB-ASI（EN50083-9）接口标准的数字视频信号。支持高清HD-SDI,自动兼容标清SDI、ASI、TS码流
产品特色
（1）无铅环保电路板PCB设计
（2）PCB电路板采用多层设计，电路稳定可靠，信号传输稳定可靠
（3）所有元器件包括接插件，使用国际著名厂商的产品，质量可靠
（4）采用铝材料外壳设计，美观大方，重量轻
（5）开关电源设计，电压范围宽，电源系统长久可靠工作
（6）自动识别HD-SDI/SDI/ASI输入，无须手动选择符合SMPTE292M,SMPTE259M,
SMPTE297M,SMPTE310M, SMPTE305M(SDTI),SMPTE344M标准
（7）符合DVB-ASI（EN50083-9）接口标准
（8）无需配对使用，符合上述标准均可配对使用
（9）自动选择SDI 2970，1485,143，177，270，360，540Mbps，DVB-ASI
（10）输入具有电缆均衡,可补偿电缆传输的损耗
（11）具有减小信号抖动电路，可以很好地处理畸变信号，输入/输出电缆传输距离可达250米(BELDEN8281电缆)
（12）传输距离可达120公里
（13）系统拓扑可点对点，点对多点
（14）工作状态LED灯指示清晰，数据锁定，光信号探测，电源等
（15）通过CWDM(粗波分复用)或DWDM(密集波分复用)实现大容量多通道信号传输
技术指标
| 视频输入 | |
| 输入通道数 | 1~4+1~4 路 |
| 输入电平 | ＞380 mVP-P |
| 自动电缆均衡 |
>100m(1485Mbps)(BELDEN8281电缆)高清HD-SDI >100m(2.97Gbps)(BELDEN8281电缆)高清3G-SDI |
| 反射损耗 | ＞15dB @1485Mbps |
| 阻抗 | 75Ω |
| 接口 | BNC |
| 视频输出 | |
| 输出通道数 | 1~4+1~4路 |
| 输出电平 | 800mVP-P ±10% |
| 上升/下降时间 | ＜0.8ns |
| 最大抖动 | ＜0.2UI @270Mbps |
| 阻抗 | 75Ω |
| 接口 | BNC |
| 光链路参数 | |
| 光纤模式 | 单模 |
| 光纤数量 | 1根 |
| 波长 | 1310 nm |
| 光纤接口 | FC/PC |
| 传输距离 | 0-120公里 |
| 物理参数 | |
| 尺寸 | 433x340x44（宽x深x高，mm，毫米），19英寸1U 机箱 |
| 电源 | 110-260VAC @ 0.6A，50-60Hz，双电源，内置放置 |
| 功率 | 小于10W |
| 工作温度 | 0 - +50摄氏度 |
| 相对湿度 | 0 - 95%不结露 |
| LED指示灯 |
电源，光链路，视频工作状态 |
订货信息：
型号
规格
光口
备注
BH-X9001
1路HD-SDI信号+1路环出
1芯
19英寸1U
BH-X9002
2路HD-SDI信号+2路环出
1芯
19英寸1U
BH-X9004
4路HD-SDI信号+4路环出
1芯
19英寸1U
BH-X9008
8路HD-SDI信号+8路环出
1芯
19英寸2U

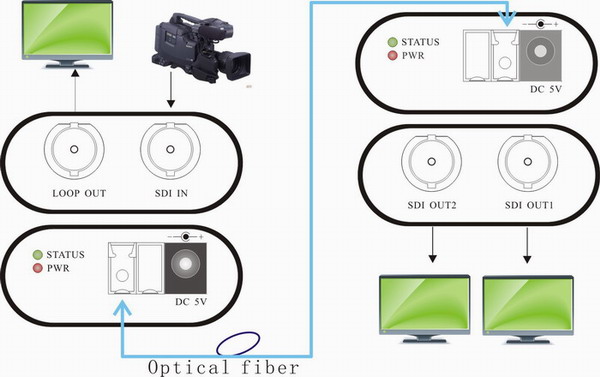

典型应用：
