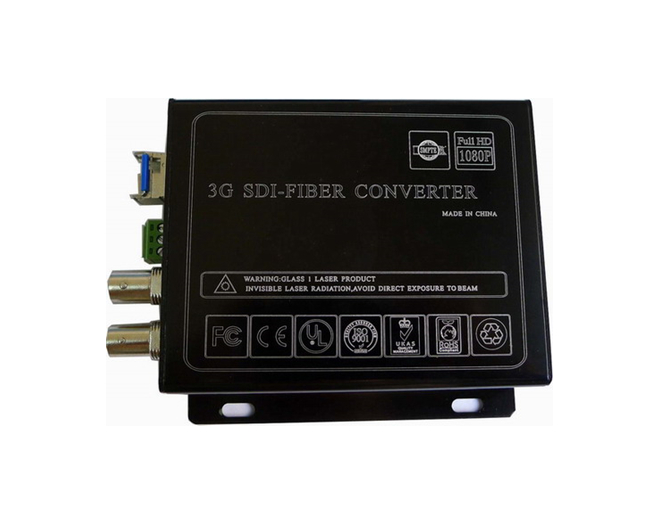

迷你型3G/HD-SDI高清光端机

BH-XG9001M型 迷你款高清SDI光端机，支持1080P(60HZ)/1080I/720P；该高清SDI光端机，带独立音频适用于高清1080P-SDI监控系统及广电系统.

高清SDI光端机典型应用:

SDI高清监控系统；动物、电影拍摄；现场直播光纤传输；电视台远程演播室；军事或公安指挥与控制

SD/HD/3G-SDI光端机产品最早为广电行业客户开发使用，应用于电视台演播厅，大运会直播现场，后来延伸至1080P高清监控领域，可带反向控制数据；速率是1.485G（也称1.5G，对应SMPTE-292M标准，支持720P）和2.97G （也称3G，对应SMPTE-424M标准，支持FULL HD全高清1080P-60HZ）。

高清SDI光端机是高清SDI监控系统的必要传输设备，如何辨别符合SMPTE标准的高清SDI光端机也困惑着众多使用者，其实可以通过SDI病态码测试来验证。传输特性差的高清SDI光端机在传输规格码率信号的时候勉强可用，但是传输不规则码率信号的时候问题立即体现，在1.5G速率下（720P或1080i应用）出现问题的概率低一些，在3G速率下（1080P应用）出现问题的概率高，主要表现为高清视频传输过程中时而出现闪屏、黑屏、蓝屏，不能保证画面连续流畅播放，导致这些问题的原因主要有二：其一，采用的高清SDI光端机方案不成熟或者设计缺陷，这个原因占小部分；其二，成本因素，市面上大部分的高清SDI光端机采用普通SFP光模块，即用1.25G速率和2.5G速率的数字SFP光模块来代替高清SDI光端机专用VIDIO SFP光模块，这样不可避免传输码率不规则的时候出现大量误码。高清SDI光端机的应用领域有较高的画面质量要求，自然不可容忍画面不流畅，所以应采用高清SDI光端机专用VIDIO SFP光模块，才能保证高清图像传输过程中无闪屏、黑屏蓝屏等现象。

高清SDI光端机是一个迷你型的3Gbps HD-SDI数字视频光纤传输系统，支持新的1080P 3Gbps HD-SDI格式，可以在单模或多模光纤上长距离、无失真的传输一路符合SMPTE-424M 3Gbps HD-SDI, SMPTE-292M HD-SDI 或 SMPTE-259M SDI串行数字视频信号及DVB-ASI信号。由于采用了数字光纤传输技术，在Mini-3GHD系统中用户可不作任何调整，设计简易，工作安全可靠。如今的数字演播室都采用基于串行数字接口（SDI）的传输系统，SDI数字视频系统传输的是不压缩的数字分量视频信号以及数字音频信号。该高清SDI光端机设计和生产是适合于电视行业的高可靠、高性能的串行数字光传输设备，满足DVB回传和制作，现场制作，DVB-ASI传输,新闻采集 ，现场直播信号传输，远程演播室，通用数字视频传输业务，电信信号传输等业务需求。信号格式从19.4Mbps到2.97Gbps，系统支持SMPTE424M、SMPTE292、SMPTE295M、SMPTE297M、SMPTE305M、SMPTE310M以及DVB-ASI（EN50083-9）等数字电视格式的信号，满足工业级产品的要求。

* 一路HD-SDI高清数字视频及音频信号的光纤传输

* 通过Pathological（极度恶劣环境）测试

* SD, HD, 3G 输入自动检测，支持270Mbit/s - 1.48Gbit/s - 3Gbit/s 速率；支持新的1080P 3Gbps HD-SDI格式

* 支持SMPTE-424M 3Gbps HD-SDI、SMPTE-292M HD-SDI 、 SMPTE-259M SDI串行数字视频信号及DVB-ASI信号

* 通过多模或单模光纤进行可靠的传输，单模光纤10KM以上，最远可达80KM

* SFP光纤模块不需断电即可更换，可根据实际传输距离灵活选用光纤模块

（高清SDI光端机专用VIDIO SFP光模块）

* 面板接口提供数字HD-SDI视频（BNC接口）和LC光纤接口

*带一路RS485反向控制数据

高清SDI光端机规格:
