野战应急光传输综合业务系统

概述

野战应急光传输综合业务系统包括局端CJ8000型野战框架式设备和远端CJ8010B便携式设备，用于指挥中心与外场之间的连接，完成音视频、电话、E1及网络的远程引接,实现本地化程控电话自组网及通过数字中继或模拟中继接入上级交换网络，局端设备具备视频矩阵及会议电话的指挥调度功能，远端设备可相互。指挥中心对外场设备进行集中管理，引接方式可使用光纤或被复线。设备采用便携式机箱形式，机箱内部采用模块化设计，可根据不同使用需求配置不同的业务盘卡，满足各业务不同的使用规模。

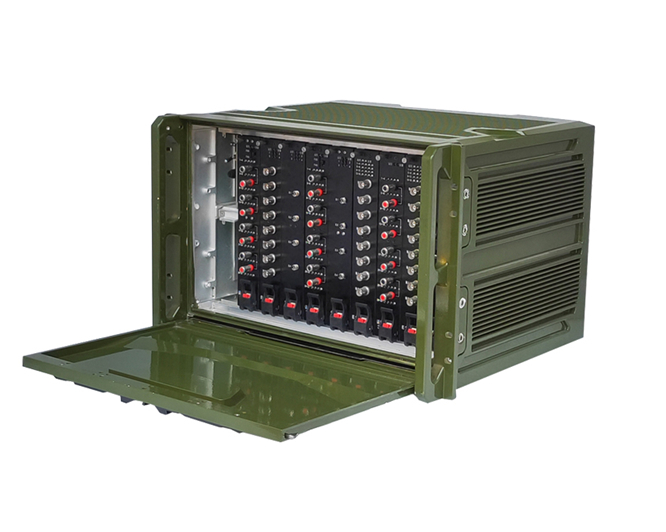

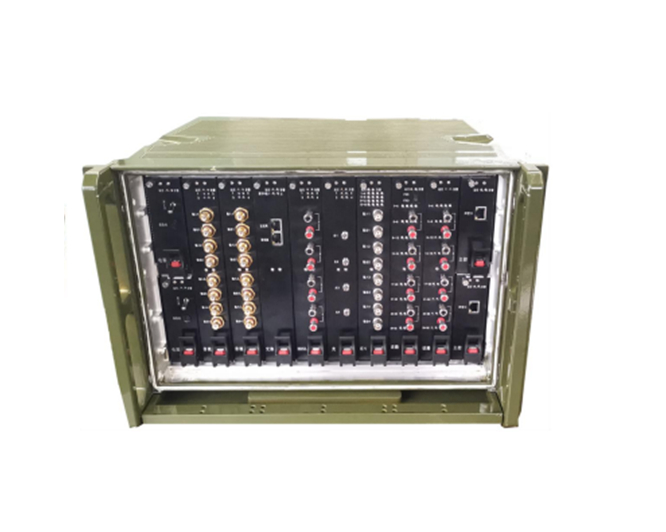

1、CJ8000局端设备采用了专门的冷却设计为系统提供了可靠性保障：整套系统机箱采用高强度耐高温铝合金，壁厚达到3cm，表面采用凹槽设计增加设备与空气接触面，设备内部设计有专有的风道，设备机箱就是一个超大散热片，保证设备具备超强散热能力。

设备包含：

a)        CJ8000机箱；

b)        电源盘；

c)        主控盘；

d)        光传输盘；

e)        HSDL传输盘；

f)         音视频盘；

g)        音视频矩阵盘

h)        交换盘；

i)          E1盘；

j)          电话盘；

k)        配套附件含光纤、电源线等相关电缆

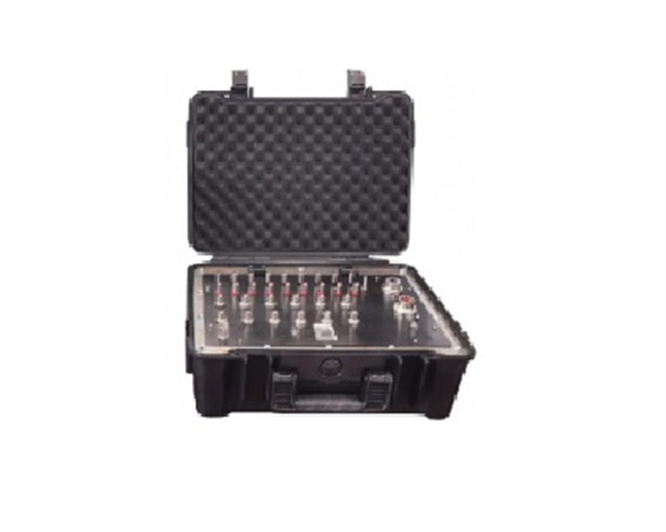

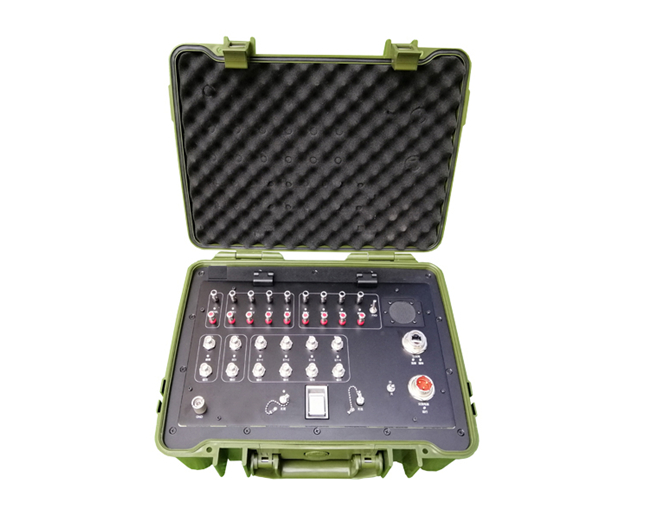

2、 CJ8010B远端便携式机箱外观与结构组成

CJ8010B远端便携式设备采用高强度塑料机箱，耐磨耐摔，密封防淋雨，携带方便。使用灵活。耐高温、防尘、便携式设备。系统集成功能主板、锂电池及备件。

    3      CJ8000局端系统接入能力

系统的最大接入能力如下：

a)          光接口：8个；

b)          HDSL：8个；

c)          E1接口：16个；

d)          以太网汇聚方向：8个；

e)          电话接口（自动电话或磁石电话）：64个；

f)           双向SDI高清视频：8个；

g)          双向高保真音频：8个；

h)          程控数字中继：2个；

i)            软交换：200个授权；

j)            模拟电话号源：480线；

k)          视频矩阵：16方；

l)            会议音频汇聚：16方；

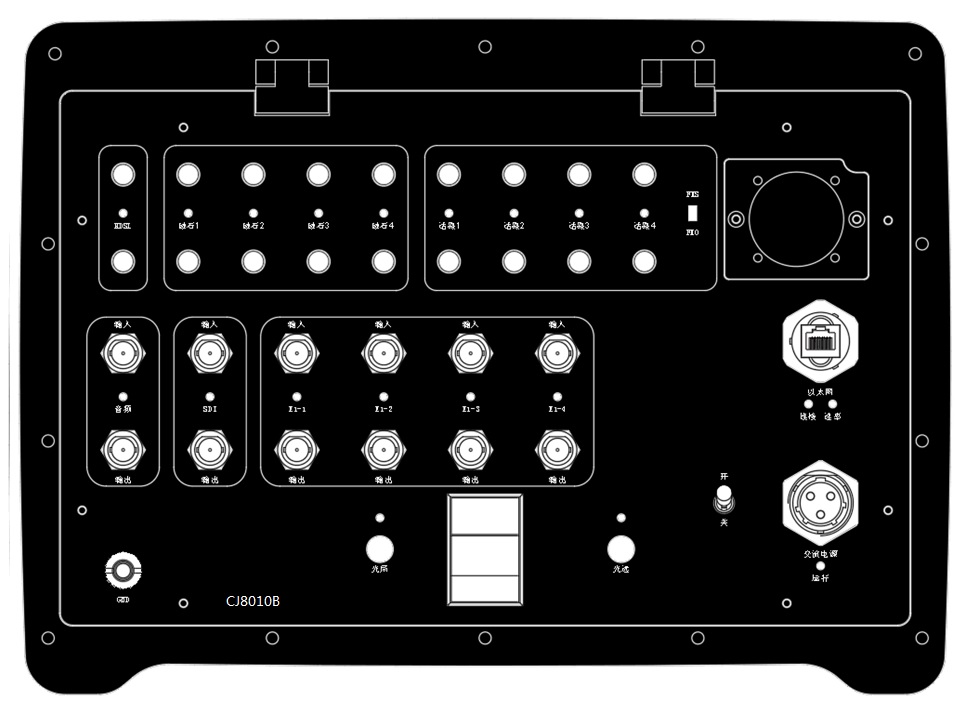

    4       CJ8010B远端便携式系统接入能力

a)          光接口：1+1（单纤双向，局端模块+远端模块各一个）；

b)          HDSL：1个；

c)          E1：4个；

d)          自动电话（多功能）：4个；

e)          磁石电话：4个；

f)           以太网接口：1个；

g)          双向SDI高清视频：1个；

h)          双向高保真音频：1个；

   5 典型应用：
