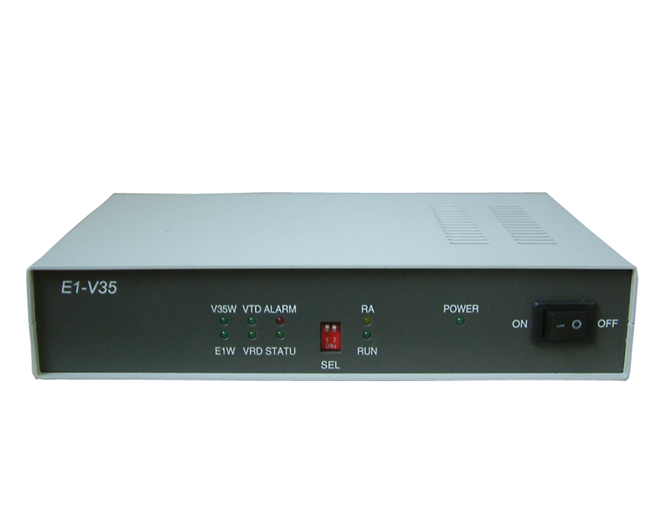

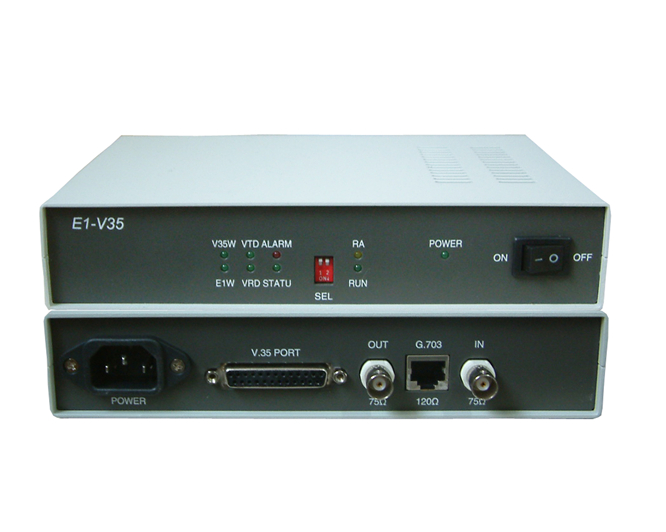

E1-V.35协议转换器（透明、成帧）

概述

       FE1-V系列接口转换器是CJ公司使用自主开发的集成电路研制生产的E1到n×64K（n = 1~32）V.35或V35+10/100BASE-T 接口转换设备。
       FE1-V.35N是的n×64K（n = 1~32） E1 到V.35接口转换设备，适用于基于n×64K V.35接口的数据网。其集中式插卡为KFE1-V.35N。
      FE1-VL1、FE1-VL4是n×64K（n = 1~32） E1 到V.35、以太和RS232接口转换设备，适用于基于n×64K的多业务接口的数据网。

主要特点

◆ 采用大规模芯片，电路简单，功耗低，可靠性高；
◆ 设备均提供1路E1配置，E1接口阻抗支持75Ω和120Ω；
◆      FE1-V.35N、KFE1-V.35N提供1路n×64K V.35接口（n=1~32）；
◆      FE1-VL1、KFE1-VL1提供1个V.35接口、1个RS232异步数据接口和1个10/100 Base-Tx端口；
◆      FE1-VL4提供1个V.35接口、1个RS232异步数据接口和4个10/100 Base-Tx端口；
◆      10/100 Base-Tx端口均支持10/100M，全双工、半双工，并支持自动协商机制；
◆      V.35接口提供7种时钟模式（DCE：本地、恢复、外部输入；DTE：发RC收TC、发RC收RC、发TC收TC、发TC收RC），适应目前市场上所有V.35接口时钟模式要求；
◆      V.35的接口时钟模式、相位、时隙选择功能可通过网管软件设置；
◆ 设备均提供1个管理接口，可以灵活设置设备的功能；
◆ 提供1组控制开关，用于设置设备维护测试；
◆ 具有完整的告警及状态指示；
◆ 适应多种电源环境，+24VDC、-24VDC、-48VDC或220VAC。

技术指标

E1接口电气特性:

l          标称速率：2048Kbps，容差±50ppm；
l 接口码型：HDB3；
l 接口阻抗：75欧姆（不平衡）或120欧姆（平衡）可选；
l 数字接口电气特性：符合ITU—TG.703建议，脉冲波形符合样板如图8.1所示；
l 抖动转移特性：符合ITU—TG.823建议；
l 输入抖动容限：符合ITU—TG.823建议；
l 输出抖动：符合ITU—TG.823建议；
l 电平：±2.37V±10%或±3.00V±10%；
l 接口连接器为：RJ45或BNC同轴。

 V.35接口电气特性:

l        接口速率：n×64K；
l 无流量控制，透明传输；
l 接口连接器：DB25孔座；
l 工作方式：DCE，DTE可选

10/100Base-Tx接口指标：

l          接口为：10/100Base-Tx；
l 接口规程：符合IEEE-802.3u标准；
l 接口速率：10/100M自适应；
l 接口连接器为：RJ-45。

供电条件：

l          直流供电电压：-48VDC，容差范围 -36V~-72V，供电电源纹波：≤240mVp-p；
l 交流供电电压：220VAC±20%，50HZ；
l 功耗： ≤ 10W。

工作环境：

l          环境温度：0℃~45℃；
l 相对湿度：≤90%（35℃时）；
