产品简介：

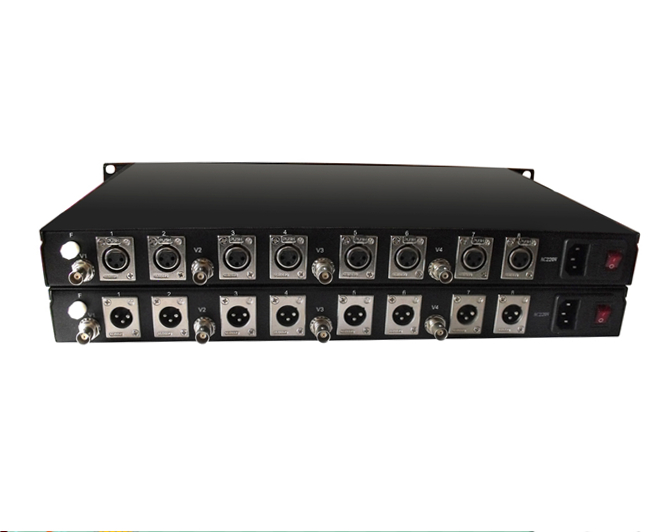

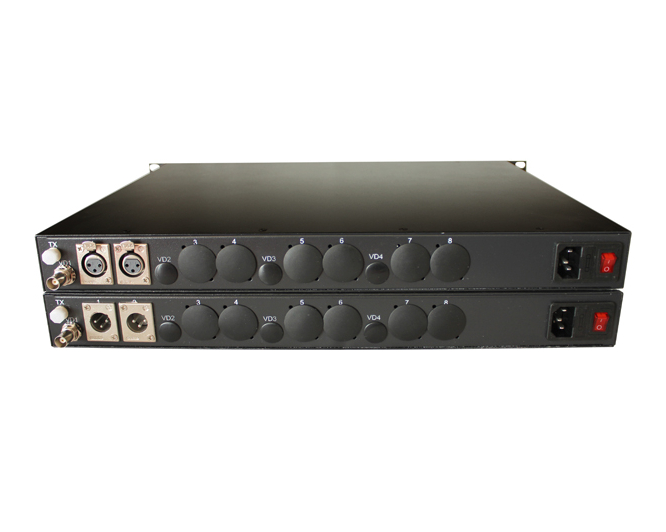

广播级视音频数字光端机由发送端和接收端构成，发送端输入CVBS复合视频信号，采用10bit编码方式对模拟视频信号进行模数转换，输入模拟音频采用20bit编码方式对模拟音频信号进行模数转换，然后时分复接驱动激光器输出。接收端将光信号转换为电信号再时分分接，视频通过10bit数模转换输出为CVBS复合视频信号,音频通过20bit数模转换输出对应AUDIO模拟音频信号。
在光传输过程中不压缩，只数字化传输，所以视频图象信号指标优于广播甲级传输质量标准。
产品特色
（1）信号指标优于广播甲级传输质量标准
（2）10bit视频A/D转换，20bit音频A/D转换
（3）视频输入带AGC和高性能箝位,对用户的信号要求更低
（4）音频输出口平衡/不平衡自动转换，ESD 保护，使用更安全可靠
（5）工作状态指示清楚，面板上装有光信号,视频信号,音频信号,电源的LED指示灯
技术指标
| 视频 | |
| 通道数量 | 4路 |
| 数字编码 | 10bits |
| 输入电平 | 0.6-1.6Vp-p |
| 输出电平 | 1Vp-p |
| 视频标准 | 525/625线 |
| 幅频特性 | ±0.2dB to 5.75MHz（CCIR-601） |
| 亮色延时 | <10ns |
| 微分增益 | <1.0% |
| 微分相位 | <1.0 度 |
| 信噪比(加权) | >70dB |
| 接口 | BNC 75Ohms |
| 音频 | |
| 通道数 | 8路 |
| 工作模式 | 平衡 |
| 数字编码 | 20Bits |
| 输入/输出阻抗 | 600/50 Ohms(平衡) |
| 最大输入/输出电平 | 17.4Vp-p（+18dBm） |
| 频率响应 | 20Hz～20KHz @ -0.2dB |
| 总谐波失真 | <0.2% |
| 信噪比(加权) | > 88dB @ 1KHz |
| 通道隔离度 | >90dB@1kHz，>90dB@20kHz |
| 接口 | XLR卡侬 |
| 光链路参数 | |
| 光纤模式 | 单模 |
| 光纤数量 | 1 根 |
| 工作波长 | 1310nm |
| 光纤接口 | FC/PC |
| 传输距离 | 40公里 |
| 物理参数 | |
| 尺寸 | 高44×宽433×深340（毫米mm）,19英寸1U标准机箱 |
| 电源 | 60～260VAC ，50～60Hz，内置双电源 |
| 工作温度 | 0～+50 摄氏度 |
| 相对湿度 | 0～95% 不结露 |
| 状态指示 | 电源, 光链路, 视频, 音频工作状态 |
