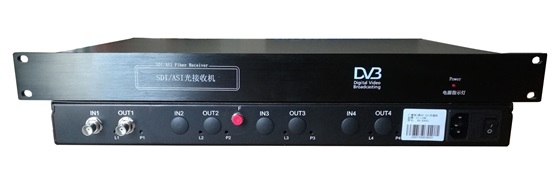

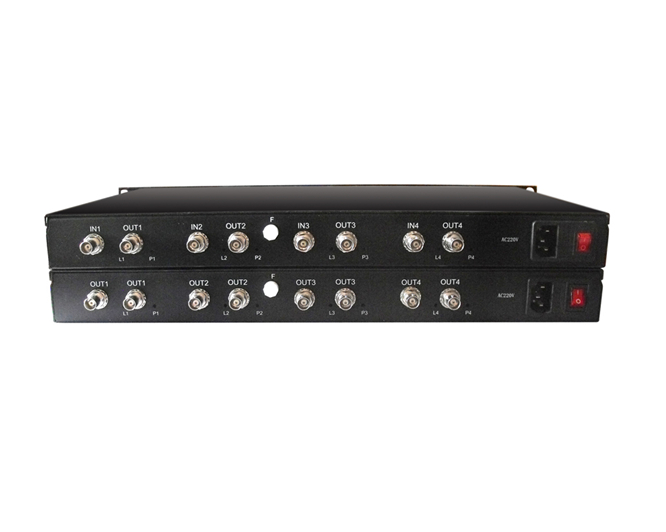

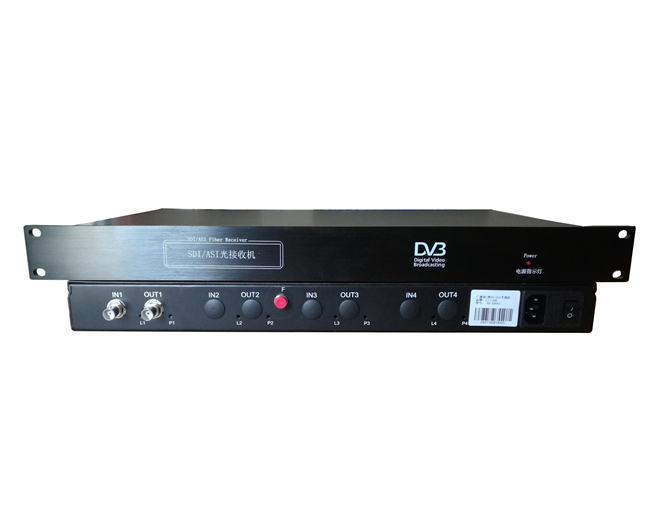

SDI/ASI数字视频光端机可以传输4路符合SMPTE259M，SMPTE297，SMPTE310 SMPTE305（SDTI）标准的SDI（143Mbps/177Mbps/270Mbps/360Mbps/540Mbps）数字视频信号，传输符合DVB-ASI（EN50083-9）接口标准的数字视频信号。该产品是应用于用于电视行业的高可靠、高性能的串行数字光传输设备。
I 产品特色
（1）无铅环保电路板PCB设计
（2）PCB电路板采用多层设计，电路稳定可靠，信号传输稳定可靠
（3）所有元器件包括接插件，使用国际著名厂商的产品，质量可靠
（4）采用铝材料外壳设计，美观大方，重量轻
（5）双开关电源设计，电压范围宽，电源系统长久可靠工作
（6）符合SMPTE259M，SMPTE297M，SMPTE310，SMPTE305（SDTI）标准
（7）符合DVB-ASI（EN50083-9）接口标准
（8）无需配对使用，符合上述标准均可配对使用
（9）自动选择SDI 143，177，270，360，540Mbps，DVB-ASI
（10）输入具有电缆均衡,可补偿电缆传输的损耗
（11）具有减小信号抖动电路，可以很好地处理畸变信号，输入/输出电缆传输距离可达250米(BELDEN8281电缆)
（12）传输距离可达120公里
（13）系统拓扑可点对点，点对多点
（14）工作状态LED灯指示清晰，数据锁定，光信号探测，电源等
（15）通过CWDM(粗波分复用)或DWDM(密集波分复用)实现大容量多通道信号传输
|
视频输入 |
|
|
输入通道数 |
4路 |
|
输入电平 |
＞380 mVP-P |
|
自动电缆均衡 |
＞250m@270Mbps,BELDEN8281电缆 |
|
反射损耗 |
＞15dB @270Mbps |
|
阻抗 |
75Ω |
|
接口 |
BNC |
|
视频输出 |
|
|
输出通道数 |
4+4路 |
|
输出电平 |
800mVP-P ±10% |
|
上升/下降时间 |
＜0.8ns |
|
最大抖动 |
＜0.2UI @270Mbps |
|
阻抗 |
75Ω |
|
接口 |
BNC |
|
物理参数 |
|
|
尺寸 |
433x340x44（宽x深x高，mm，毫米），19英寸1U 机箱 |
|
电源 |
110 - 260VAC @ 0.6A，50-60Hz，双电源，内置放置 |
|
功率 |
小于12W |
|
工作温度 |
0 - +50摄氏度 |
|
相对湿度 |
0 - 95%不结露 |
|
LED指示灯 |
电源，光链路，视频工作状态 |
|
光链路参数 |
|
|
光纤模式 |
单模 |
|
光纤数量 |
1根 |
|
工作波长 |
1310、1550 nm等CWDM光复用 |
|
光纤接口 |
FC/PC |
|
传输距离 |
40公里 |
订货信息：
|
型号 |
规格 |
光口 |
备注 |
|
BH-X0001 |
1路SDI/ASI信号+1路环出 |
1芯 |
19英寸1U |
|
BH-X0002 |
2路SDI/ASI信号+2路环出 |
1芯 |
19英寸1U |
|
BH-X0004 |
4路SDI/ASI信号+4路环出 |
1芯 |
19英寸1U |
|
BH-X0008 |
8路SDI/ASI信号+8路环出 |
1芯 |
19英寸2U |
