光猫/PDH光端机

  • BH-OP30V型PDH-V.35光猫

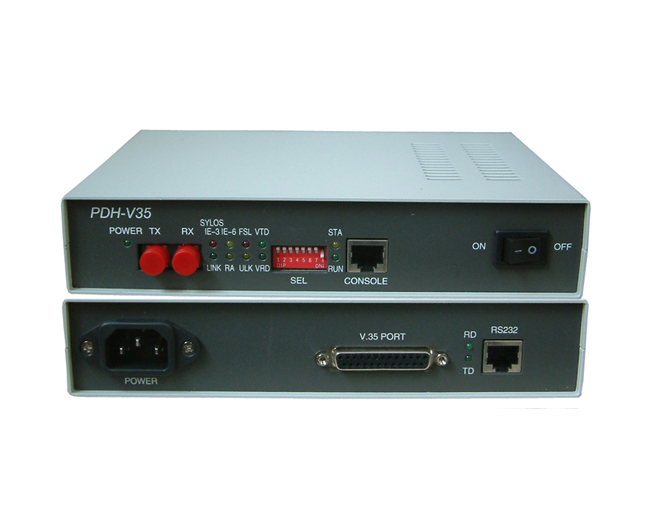

BH-OP30V型PDH-V.35光猫

BH-OP30V型PDH-V.35光猫

  • 光口：1个
  • V.35：n×64KV.35接口（n=1~32）
  • 产品描述： V.35系列光端机是我公司使用自主开发的专用集成电路研制生产的光传输设备。该系列设备是以超大规模集成电路为核心构成的光电合一传输设备，根据用户需求，可选择提供V.35\E1接口适用于小容量交换机组网、用户环路网、移动通信（基站）、专网、DDN网等。
  • 在线订购
一、概述
V.35系列光端机是我公司使用自主开发的专用集成电路研制生产的光传输设备。该系列设备是以超大规模集成电路为核心构成的光电合一传输设备，根据用户需求，可选择提供V.35\E1接口适用于小容量交换机组网、用户环路网、移动通信（基站）、专网、DDN网等。

BH-OP30型PDH-E1为单E1光端机；

BH-OP30V型PDH-V.35为单V.35口光端机，V.35接口支持Nх64K(N=1~32)方式；

BH-OP30F型PDH-FE为单以太口光端机，以太数据复用到透明E1中传输；


PDH-E1光端机还可提供集中机框结构，维护简单，开电即用，同时提供完整的网络管理功能。

PDH-155M（4）综合业务传输设备是本公司使用自主开发的专用集成电路研制生产的综合业务传输设备。它将标准的2M传统TDM业务接口、V.35业务接口与10/100BaseTx以太数据业务接口融为一体，并转变为高速光信号，在光纤上进行传输，从而使高速数据业务和传统TDM业务在同一对光纤上传输成为可能，以最小的成本满足用户对高速数据业务和传统TDM业务综合接入的需求。

PDH-155M（4）综合业务传输设备维护简单，开电即用，PDH-155M还可提供集中式局端设备，并提供完整的网络管理功能。


设备名称

光口

E1

V.35

以太

RS232

管理

结构

PDH-E1

1

1

1

有

Mini桌面型

PDH-V.35

1

1

1

有

Mini桌面型

PDH-FE

1

1

1

有

Mini桌面型

PDH-FE4

1

4

1

有

Mini桌面型

PDH-VE1

1

1

1

1

有

Mini桌面型

PDH-VE4

1

1

4

1

有

Mini桌面型

PDH-155M

1

1

1

1

1

有

Mini桌面型

PDH-155M4

1

1

1

4

1

有

Mini桌面型

KPDH-E1

1

1

1

有

集中式插卡

KPDH-V.35

1

1

1

有

集中式插卡

KPDH-VE1

1

1

1

1

有

集中式插卡

KPDH-155M

1

1

1

1

1

有

集中式插卡

二、主要特点

u  PDH-E1、KPDH-E1提供1个E1数字口，阻抗75Ω/120Ω；

u  PDH-V.35、KPDH-V.35提供1个n×64K V.35接口（n = 1~32）；

u  PDH-FE提供1个、PDH-FE4提供4个10/100Base-Tx自适应以太口，带宽为2M；

u  PDH-VE1、KPDH-VE1提供1个n×64K V.35接口（n = 1~32），同时提供1个10/100Base-Tx自适应以太口，总带宽为2M；

u  PDH-VE4提供1个n×64K V.35接口（n = 1~32），同时提供4个10/100Base-Tx自适应以太口，总带宽为2M；

u  PDH-155M、KPDH-155M提供1路E1数字口（阻抗75Ω/120Ω可选），1路10/100Base-Tx自适应以太口（带宽可以0.5M为单位调整，最大带宽100M），1路V.35接口（速率可调，支持n×64k成帧模式）；

u  PDH-155M4提供1路E1数字口（阻抗75Ω/120Ω可选），4路10/100Base-Tx自适应以太口（带宽可以0.5M为单位调整，最大带宽100M），1路V.35接口（速率可调，支持n×64k成帧模式）；

u  除PDH-155M、PDH-155M4、KPDH-155M外，E1、V35通道支持内置BERT（Bit Error Rate Test）；

u  PDH-155M、PDH-155M4、KPDH-155M支持E1接口与V.35接口通道交换；

u  V.35接口提供7种时钟模式（DCE：本地、恢复、外部输入；DTE：发RC收TC、发RC收RC、发TC收TC、发TC收RC），适应目前市场上所有V.35接口时钟模式要求；

u  V.35的接口时钟模式、相位、时隙选择功能可通过网管软件设置；

u  提供一个RS232异步数据接口，最高速率为19.2K；

u  提供一个管理接口，可实现集中监控，并支持系统升级；

u  提供一组控制开关，用于设置设备维护测试；

u  适应多种电源环境，+24VDC、-24VDC、±24VDC、-48VDC或220VAC。

三、设备原理说明

PDH-E1系列光猫输入的以太、V35、V24等数据转换为单E1数据，由专用集成芯片提取支路时钟，对信号译码并经码速调整再复接到驱动光信号的码流中。

接收侧光信号进入光接收器，经均衡放大和再生电路生成的NRZ信号送到专用集成芯片中进行时钟提取和解码，经码速恢复电路和内部数字锁相环电路平滑，恢复成单E1数据，转换为以太、V35、V24等数据接口输出。


四、技术指标


4.1 光接口特性

l  单模发送光功率：-3dBm ~ -8dBm

l  单模接收灵敏度：-33dBm ~ -40dBm

l  光纤接口：双SC型/双FC型/单SC型可选；

l  适用光纤：单模、多模。


4.2  V.35接口电气特性:

l  接口速率：n×64K；

l  无流量控制，透明传输；

l  接口连接器：DB25孔座；

l  工作方式：DCE，DTE可选

V.35接口定义（DCE模式:E1主时钟/E1从时钟/V.35外时钟）：

管脚

M/34

I/O

定义

功能

1

A

GND

信号地

2

P

I

TDA

发送数据线A

3

R

O

RDA

接收数据线A

4

C

I

RTS

发送请求

5

D

O

CTS

发送允许

6

E

O

DSR

数据设备准备好

7

B

GND

保护地

8

F

O

DCD

数据载波检测

9

X

O

RCPB

接收时钟线B

10

I

Reserved

11

W

I

ETCB

外时钟线B

12

AA

O

TCPB

发送时钟线B

13

NC

14

S

I

TDB

发送数据线B

15

Y

O

TCPA

发送时钟线A

16

T

O

RDB

接收数据线B

17

V

O

RCPA

接收时钟线A

18

NC

19

NC

20

H

I

DTR

数据终端准备好

21

NC

22

NC

23

I

Reserved

24

U

I

ETCA

外时钟线A

25

NC
