光纤+E1上联两用型PCM光电复用设备

  一、概述：

      综合业务PCM光电传输设备是我公司采用自主知识产权的大规模集成电路，应用时分复用技术，将以太网信号和E1信号混合编码后在一对光纤上传输。实现百兆以太网、E1接口、普通电话、磁石电话、RS232/RS485/RS422数据业务等混合传输，传输通道为光传输通道，设备提供2个SFP光口，支持1+1光线路保护；

    该设备支持E1上联，当光纤故障时自动改为通过E1上联通道传输业务。

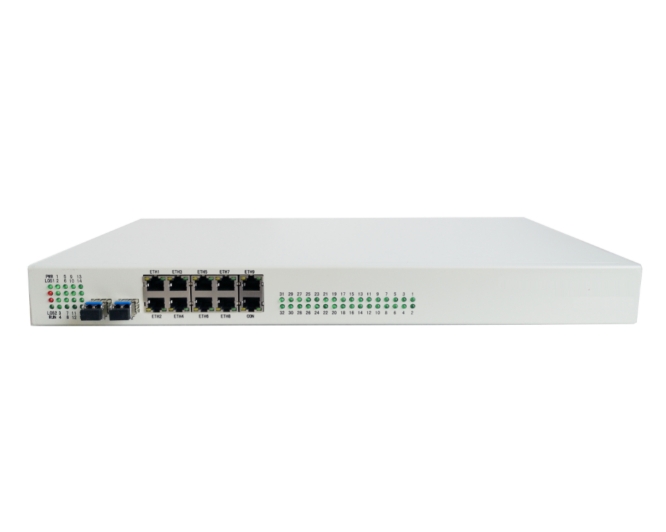

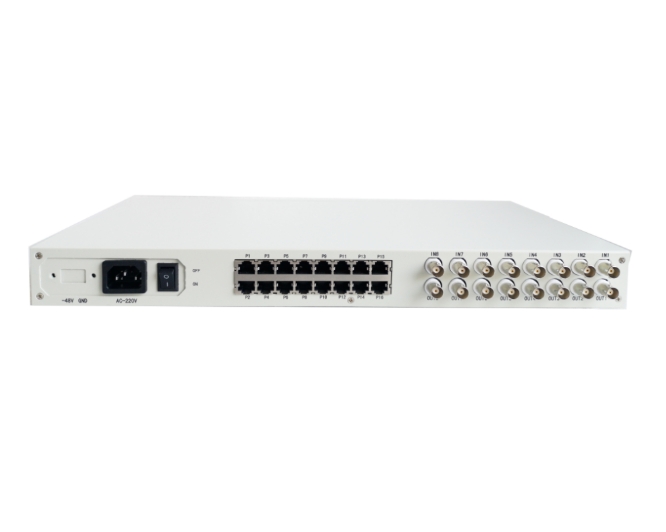

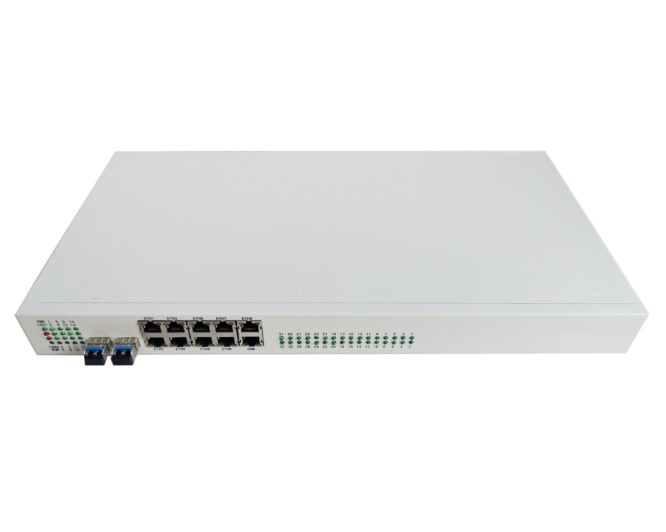

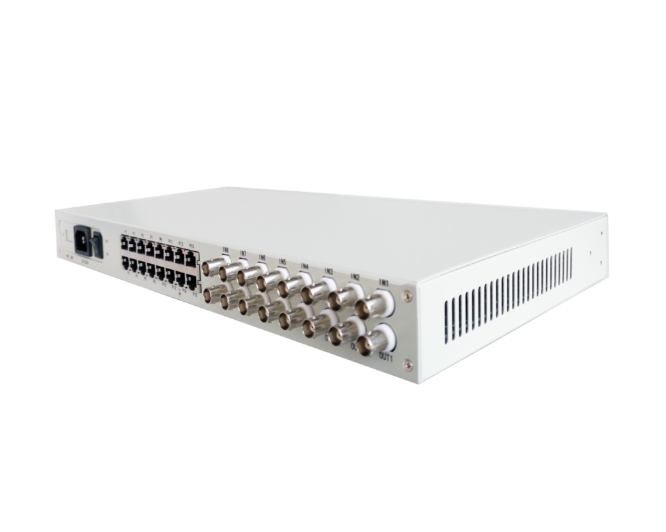

    该机采用19英寸、1U机框设计，集成度高，体积小，功耗低，工作可靠，安装使用方便。

  二：主要功能与特点

光传输时：

提供2个SFP光接口（光口速率1.25G），光接口1+1保护；

提供8路物理隔离线速10/100M自适应以太网口，全双工/半双工自适应；

提供8路E1业务口 ，全数字时钟恢复和平滑锁相技术；

提供30路程控电话

E1传输时：

提供E1上联功能，当光纤故障时自动改为E1通道传输

提供E1上联通道1+1保护（第7和第8路E1互为备份）

提供30路程控电话

提供一路以太网接口（N*64K,N≤30）、空闲电话带宽自动分配给以太网数据

电源为DC-48V或AC 220V等；

提供完善的本端/对端告警监控；

三：技术指标

1：光接口（1.25G）

波 长：1310nm（标准机型）或1550nm

发送功率：≥－12dBm

接收灵敏度：≤－30dBm(BER≤10^-11)

接口方式：LC

传输方式：双纤或单纤

2：E1接口

设备有8路E1接口，符合G.703建议

速率：2048Kb/s  ±50ppm

码型：HDB3

阻抗：75Ω（非平衡）或120Ω（平衡）

抖动：符合G.742  G.823建议

输入口允许衰减： 0～6dB

3：以太网接口

支持线速10Base-T/100Base-T,全双工/半双工 自适应

符合IEEE802.3/IEEE802.3u标准

使用标准RJ45插头

4：数据接口（包含RS232、RS485、RS422接口）

数据接口速率为300--19.2Kbit/s波特率自适应，DCE方式

5：话路接口及信令

交换侧

摘机阻抗： < 500Ω

挂机阻抗： > 10KΩ

用户侧

环路阻抗： ≤2000Ω（包括话机）

空闲电路电压 ≤ 50V

环路电流： 25mA

摘机门限： 8mA

极性反转时延： < 50ms

拨号： 脉冲拨号单脉冲失真< 5ms

带内音频拨号总失真满足话音接口特性

摘机时延：   < 100ms

铃流：

远端(FXS)铃流发生器

频率： 25 Hz±3 Hz

幅度： 75V±5Vrms

铃流时延 < 50ms

输出总功率 ≤ 10W（以机箱为单位）

局端(FXO)铃流检测

幅度范围： 最小38Vrms

6：工作环境

工作温度： 0～45℃

相对湿度： ≤95%（25℃时）

大气压力： 70～106Kpa
