被复线远传设备再军队信息化快速部署传输中应用

一、被复线

被复线也叫被覆线，是“野战被覆线”的简称。是由数根细铜丝和钢丝绞合构成线芯，并在线芯外包有绝缘层的单根通信导线。主要特点是重量轻，便于携带和收放，具有一定的柔软性和机械强度，耐寒、耐高温、耐磨损，可反复使用。多用于军队、矿山、勘探等野外作业时临时近距离、小容量通信。

被复线铜丝主要用于导电，钢丝主要用来增强线条的拉断力，橡胶和塑料层是使线芯与外界绝缘。被覆线主要用于音频电话、电报通信，通信距离为25公里以内。中型和轻型被覆线可用来开通3路载波电话，通信距离为10公里左右。

二、被复线设备

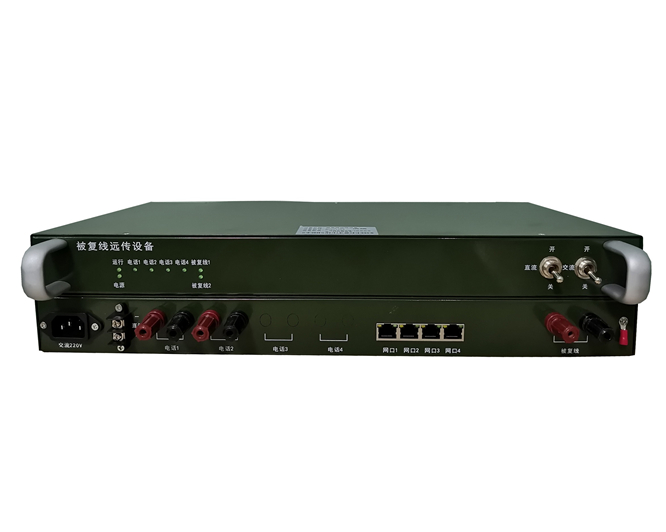

被复线远传设备俗称远传设备；也叫实回线设备。是利用被覆线作为传输信息媒介的有线电通信。主要用于野战条件下的近距离通信。可以传输程控自动号，网络数据、也可以同时传输磁石电话、音视频。由于被覆线结构简单，重量轻，易于携带、敷(架)设和撤放，因此被覆线通信具有建立较快、使用简便、便于机动等优点。在军事通信中，它主要用于师以下部队、分队之间以及各级指挥所内部的通信。

其组织方法有干线式、支线式和支干结合式。干线式是用一条线路通过中间电话站分别与数个通信对象联络的方法，可节省人员和器材，但通信及时性差。并且干线一断就会同时中断与数个通信对象的联络。支线式是用数条直达线路分别与数个通信对象联络的方法，通信及时，但所需的通信人员和器材较多。支干结合式是同时用于线和支线保障与通信对象的联络的方法，可以增加迂回方向，提高通信联络的稳定性。它结合了目前广为应用的两大通信技术DSL和Ethernet的精华，在接入网范畴内实现了IP的直接传送。

三、被复线远传设备应用方案

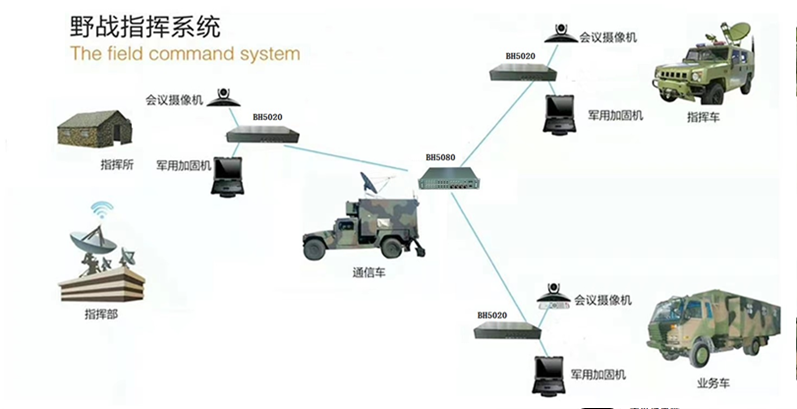

如图所示，当部队野外演习，按照上级要求，需要启动有线通信预案，且需要进行音视频信号传输。现场模拟中，指挥所作为总的信息通讯汇集中心，同时也有若干个分点作为诸如：伙食、医疗、工兵、作战、通信各小组等各个分功能的指挥分中心。各分中心分别派出小分队保持一定距离驻守。通信兵按照要求利用被复线远传设备基于被覆线进行组网。

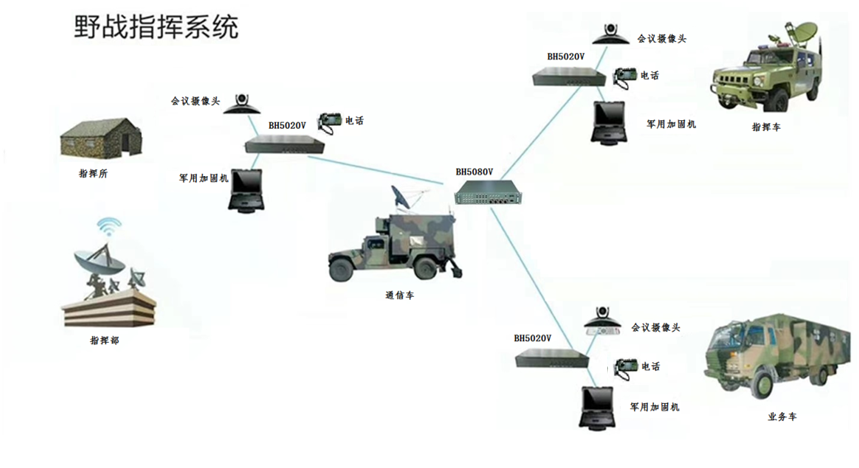

指挥所使用BH5080系列作为被复线远传设备交换机，各分中心使用BH5020系列来和指挥中心保持实时通讯，各分中心同时又使用分出多个远端设备，每个小分队基于远端设备和分中心进行通讯。各分中心和个别小分队要求必须能够同时使用会议摄像机、电话、军用加固计算机等设备来进行视频会议。
使用BH5020系列，使得各分中心的720P、1080P的摄像头远在8公里处能够顺畅实时出现在指挥中心的屏幕上，并能够进行语音通话。多至8个分中心能够同时在一个信道上进行即时音视频通讯。

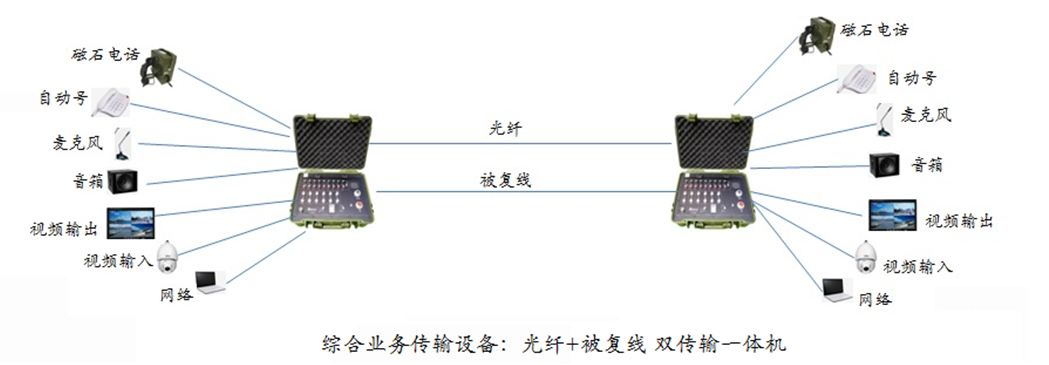

另有综合业务传输设备，可实现光纤和被复线两种传输方式，满足一机多用，快速布防需求。
